KF241X/H-0.5/1.0/1.5/2.5敞開式電液動插板閥

結構特點及用途

本閥為敞開式設計結構，具有重量輕，易維護(密封膠圈更換、電液動裝置維護檢查、更換、閥門的局部維護均在外部，不影響閥門正 常運行>,閥門的運動過程、開關狀態直觀性好，啟閉后檢查完成狀態極為方便，具有封閉式不可替代的優越，缺點是啟閉時有少量的煤氣外漏。
本閥門在設計上吸收了國外插板閥浮動閥板的優點；壓緊機構采多點同步夾緊機構機，具有密封性能好、工作可靠、維修方便等特點。
法蘭連接標準：GB/T9115-98、JB/T81-94

技術性能

公稱壓力MPa	0.05MPa	0.1MPa	0.15MPa	0.25MPa
密封試驗壓力MPa	0.055MPa	0.11MPa	0.165MPa	0.275MPa
強度試驗壓力MPa	0.075MPa	0.15MPa	0.225MPa	0.375MPa
密封材料	丁腈橡膠	硅橡膠	氟橡膠	硬密封
適用溫度	-20-100℃	-20-200℃	-20-300℃	-20-450℃
適用介質	空氣、煤氣、含塵煤氣
電源電壓	380V.AC

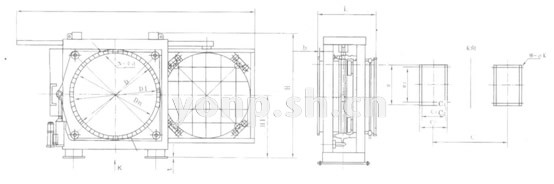

KF241X/H-0.5/1.0/1.5/2.5電液動封閉式插板閥主要外形及連接尺寸表

DN	L	D	D1	b	N-Φd	Η	H1	L	F	F1	F2	A	A	N-Φk	L	質量(Kg)
																PN0.05 PN0.10	PN0.15 PN0.25
400	600	540	495	18	16-Φ22	1100	350	1900	500	160	220	560	480	4-Φ23	16	900	980
450	600	595	550	18	16-Φ22	1200	400	2100	500	160	220	560	480	4-Φ23	16	1020	1080
500	600	645	600	18	20-Φ22	1310	450	2300	500	160	220	560	480	4-Φ23	16	1060	1200
600	800	755	705	24	20-Φ26	1410	500	2500	900	280	340	680	600	8-Φ23	20	1150	1400
700	800	860	810	24	24-Φ26	1510	750	2700	900	280	340	680	600	8-Φ23	20	1240	1320
800	800	975	920	24	24-Φ30	1710	800	2900	900	280	340	680	600	8-Φ23	20	1470	1620
900	800	1075	1020	24	24-Φ30	1850	880	3160	900	280	340	680	600	8-Φ23	20	1850	2060
1000	800	1175	1120	24	28-Φ30	2000	960	3415	900	280	340	680	600	8-Φ23	20	2200	2480
1200	1200	1375	1320	26	32-Φ30	2250	1165	3815	1200	260	320	910	820	8-Φ33	20	2618	2820
1400	1200	1575	1520	26	36-Φ30	l2500	1285	4315	1200	260	320	910	820	8-Φ33	20	3280	3560
1600	1200	1790	1730	32	40-Φ30	2730	1385	4765	1200	260	320	910	820	8-Φ33	20	4500	4900
1800	1400	1990	1930	32	44-Φ30	3000	1428	5265	1600	500	560	880	740	8-Φ33	30	5160	5620
200	1400	2190	2130	32	48-Φ30	3410	1850	5765	1600	500	560	880	740	8-Φ33	30	5780	6260
2200	1600	2405	2340	32	52-Φ33	3600	1950	6265	2350	580	670	1300	1160	8-Φ33	30	7080	7780
2400	1600	2605	2540	32	56-Φ33	4046	2050	6765	2350	580	670	1300	1160	8-Φ33	30	3260	9060
2600	1800	2805	2740	34	60-Φ33	4210	2141	7265	2350	580	670 I 1300		1160	8-Φ36	30	9750	10550
2800	1800	2960	3030	36	64-Φ36	4350	2280	7765	2350	580	670 I 1300		1160	8-Φ36	30	12000	13200

注：敞開式電動推桿插板閥KF9T41X/H-0.5/1.0/1.5/2.5與電液動推桿插板規格、尺寸一致。
