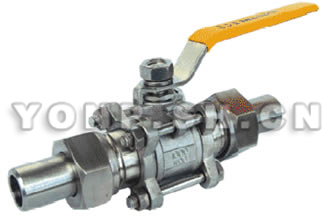

Q61F帶活接焊接球閥

產品特征

公稱壓力：1.6-6.4MPa
適用溫度范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）。
對焊標準（BW）：GB12224·ANSI B 16·25

適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環(huán)保

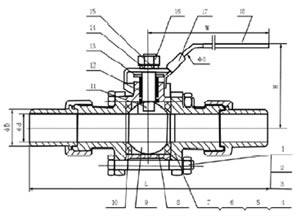

結構

主要連接尺寸及重量

SIZE	1/4"	3/8"	1/2"	3/4"	1"	1 1/4"	2 1/2"	2"
d	11.6	12.7	15	20	25	32	38	50.8
D	17	17	21	26	31	38	46	60
L	150	150	180	195	210	225	260	300
H	48	48	54	57	73	79	81	97
E	120	120	120	130	154	154	185	185

主要零件材料

序號	零件名稱	材質
1	螺栓	不銹鋼SS304
2	彈簧墊圈	不銹鋼SS304
3	螺母	不銹鋼SS304
4	閥蓋	不銹鋼CF8/CF8M
5	螺母	不銹鋼CF8
6	套管	不銹鋼CF8
7	墊圈	聚四氟乙烯PTFE
8	閥體	不銹鋼CF8/CF8M
9	球	不銹鋼CF8M
10	閥座	聚四氟乙烯PTFE
11	閥桿	不銹鋼SS316
12	填料	聚四氟乙烯PTFE
13	壓緊螺母	不銹鋼SS304
14	手柄	不銹鋼SS304
15	彈簧墊圈	不銹鋼SS304
16	螺母	不銹鋼SS304
17	鎖片	不銹鋼SS304
18	手柄套	塑料

Q61F帶活接焊接球閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/qf.html">球閥產品主要技術參數(shù)：口徑、壓力、連接方式、材質或工作介質（根據(jù)閥門選型表）
2）、Q61F帶活接焊接球閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規(guī)范、標準、結構特點、工作原理等閥門相關主要技術資料僅供球閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的Q61F帶活接焊接球閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：Q61F帶活接焊接球閥使用說明書
