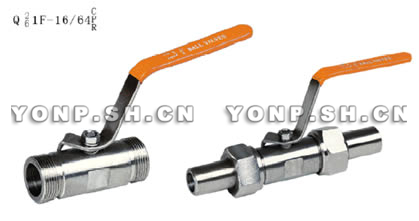

Q2/61F外螺紋帶接管焊接球閥

產品特征

公稱壓力：1.6-6.4MPa
適用溫度范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）。
螺紋類型：ZG.G·NPT.BSPT.BSP.DIN259/2999

適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環保

結構

PN1.6 MPa主要連接尺寸及重量

公稱通徑 （mm）	尺寸
	d	L	L1	M	Lo	Q61 帶對焊接頭總長
6	8	85	15	20×1.5	110	166
10	10	85	16	24×1.5	110	166
15	10	85	18	30×2	110	172
20	13	90	18	36×2	110	187
25	17	100	20	42×2	110	227
32	22	120	20	52×2		235
40	25	135	25	60×3	150	255
50	32	140	25	72×3	180	291

螺紋標準：GB196

主要零件材料

零件名稱	閥體	球體、閥桿	手柄	密封圈	墊片、填料
Q21F-16C、 Q21F-25C Q21F-40C、 Q21F-64C	A105、45	1Cr18/ 1Cr18Ni9Ti	不銹鋼 SS304	聚四氟乙烯PTFE 對位聚苯PPL	聚四氟乙烯PTFE 對位聚苯PPL
Q21F-16P、 Q21F-25P Q21F-40CP、 Q21F-64P	1Cr18Ni9Ti	SS304/ 1Cr18Ni9Ti
Q21F-16R、 Q21F-25R Q21F-40R、 Q21F-64R	SS316/ 1Cr18Ni12Mo2Ti	SS316/ 1Cr18Ni12Mo2Ti

Q2/61F外螺紋帶接管焊接球閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/qf.html">球閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、Q2/61F外螺紋帶接管焊接球閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供球閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的Q2/61F外螺紋帶接管焊接球閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：Q2/61F外螺紋帶接管焊接球閥使用說明書
