美標電站高壓止回閥

產品用途

磅級電站旋啟式止回閥適用于Class1500～2500Lb，工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。

主要零件材料

零件名稱	材料牌號
閥體	WCB	WC1	WC6	WC9
閥座	25	15Cr1MoA	12Cr1MoVA
閥瓣	WCB	WCI	WC6	WC9
搖桿	WCB	WCI	WC6	WC9
閥蓋	25	15Cr1MoA	12Cr1MoVA
密封環	1Cr17Ni2		20Cr1MoVA
密封環	S軟鋼（增強柔性石墨）		S軟鋼	F軟鋼

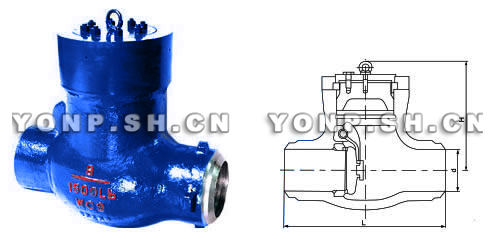

主要尺寸及重量

公稱通徑 CL1500Lb	外形和連接尺寸			重量（Kg）
	d	L	H
2 1/2	56	254	282	57
3	64	325	300	57
4	84	406	350	80
5	100	483	425	115
6	126	559	400	180
8	158	711	490	270
10	200	864	540	430
12	250	991	650	630
14	280	1067	710	1400

公稱通徑 CL2000Lb	外形和連接尺寸			重量（Kg）
	d	L	H
2 1/2	50	330	240	40
3	60	368	305	60
4	80	457	315	95
5	96	533	409	170
6	118	610	465	186
8	147	762	528	415
10	180	914	613	658
12	222	1041	680	1200
14	254	118	745	1638

公稱通徑 CL2500Lb	外形和連接尺寸			重量（Kg）
	d	L	H
3	54	368	297	44
4	70	457	385	110
5	86	533	410	130
6	104	610	455	192
8	130	762	557	466
10	162	914	615	730
12	210	1041	715	1120
14	234	1118	790	1495
16	264	1245	815	1950
18	304	1397	815	2400

美標電站高壓止回閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的止回閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、美標電站高壓止回閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供止回閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的美標電站高壓止回閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：美標電站高壓止回閥使用說明書
