H72H/Y/W立式高壓止回閥

主要性能規范

型號	公稱壓力（Mpa）	試驗壓力（Mpa）		工作壓力 (MPa)	工作溫度 (℃)	工作介質
		強度	密封
H72H-160	16	24	17.6	16	≤200	氨、氫、銅銨， 氨氣、堿液
H72H-320	32	48	35.2	32	≤200
H72W-220R	32	33	24.2	22	≤200	尿素、甲胺
H72W-320R	32	48	35.2	32	≤200

主要零件材料

零件名稱	閥座、閥瓣	閥蓋	閥體	O形圈
H72Y-160/H72Y-320	鉻鋼	碳鋼	鉻鋼	氟26-41橡膠
H72W-220R/H72W-320R	鉻鎳鉬不銹鋼		-

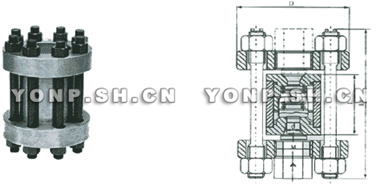

主要尺寸及重量

型 號	公稱通徑	尺寸
		D	D1	d	Z-M	L	L1	重量/㎏
H72H/Y/W 160/220	10	95	42	10	M24×2	60	155	3.4
	15	95	42	12	M24×2	60	158	4.1
	25	105	50	15	M33×2	68	163	6.9
	32	115	62	25	M42×2	80	180	8.0
	40	165	88	32	M52×2	90	230	15
	50	165	88	39	M64×3	115	265	27
	65	200	116	53	M80×3	140	315	49
	80	225	138	60	M100×3	160	360	88
	100	260	160	76	M125×4	180	420	91
	125	300	195	90	M155×4	200	460	115
	150	330	212	120	M175×4	220	500	145
H72H/Y/W 220/320	10	95	42	10	M24×2	60	155	3.4
	15	105	50	12	M33×2	68	158	4.5
	25	115	62	23	M42×2	80	180	7.3
	32	135	70	29	M48×2	90	200	8.7
	40	165	88	34	M52×3	115	255	17
	50	200	116	53	M80×3	140	300	30
	65	225	138	60	M100×3	160	345	56
	80	260	160	68	M125×4	180	410	92
	100	300	195	85	M155×4	200	470	109
	125	330	212	120	M175×4	220	510	135
	150	400	250	135	M215×6	240	570	160

H72H/Y/W立式高壓止回閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/zhf.html">止回閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、H72H/Y/W立式高壓止回閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供止回閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的H72H/Y/W立式高壓止回閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：H72H/Y/W立式高壓止回閥使用說明書
