H61H/Y鍛鋼高壓止回閥

主要性能規范

型號	壓力級	試驗壓力（MPa）			工作溫度（℃）	適用介質
		殼體	密封（水）	密封（氣）
H61H-800Lb、H61Y-800Lb	800Lb	21.0	14.0	0.6	≤450	水、蒸汽、油品
H61H-800Lb、H61Y-800Lb1					≤550	水、蒸汽、油品
H61H-800LbP、H61Y-800LbP					≤200	弱腐蝕性介質
H61H-800LbR、H61Y-800LbR					≤200	腐蝕性介質

主要零件材料

零件名稱		閥體	閥蓋	閥瓣	螺栓
材料	C	25Mn	25Mn	3Cr13	35Mo
	I	15CrMo	15CrMo	3Cr13	35Mo
	P	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	35Mo
	R	0Cr17Ni12Mo2Ti	0Cr17Ni12Mo2Ti	0Cr17Ni12Mo2Ti	1Cr17Ni2

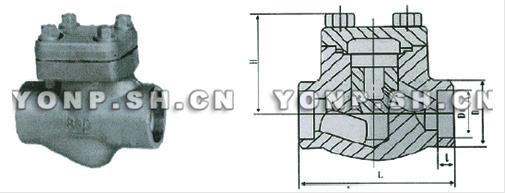

主要外形尺寸及重量

公 稱 通 徑 DN		尺 寸 （mm）					重 量 （㎏）
mm	in	L	l	D	D1	H
15	1/2	80	10	34	21.8	47.5	1.25
20	3/4	90	13	40	27.1	52.5	1.6
25	1	100	13	50	33.8	62.5	2.4
32	1 1/4	120	13	58	42.6	78	3.75
40	1 1/4	140	13	66	48.7	92	5.5
50	2

H61H/Y鍛鋼高壓止回閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/zhf.html">止回閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、H61H/Y鍛鋼高壓止回閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供止回閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的H61H/Y鍛鋼高壓止回閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：H61H/Y鍛鋼高壓止回閥使用說明書
