轉鼓格柵除污機

設備用途

主要用于市政污水及工業廢水處理工程中，去除水中的漂浮物，該機集截污、齒耙除渣、螺旋提升、壓榨脫水四種功能于一體，是一種新型高效的格柵除污機。

工作原理及構造

處理水中的漂浮物經柵筐過濾后截留于筐內、柵面上，隨著截留污物量的増多，過濾面積逐漸減少，水頭損失逐漸増大。當筐內外水位差達到設定值時，除污耙自動回轉梳除柵道，卸入柵筐中的集渣斗內，由斗底部的螺旋輸送機提升，柵渣邊上行邊瀝水，至頂端壓榨段時擠壓脫水，脫水后的柵渣固含量可達40%左右，入貯渣容器中，外運處理。

主要特點

1、 清渣徹底，分離效果高； 2、 過濾面積大，水力損失小； 3、 集多種功能于一體，結構緊湊； 4、 全不銹鋼結構，維護工作小。

型號說明

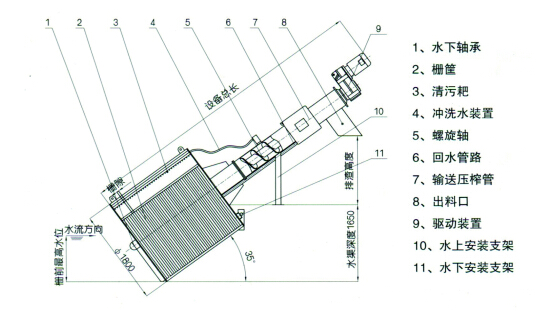

機構示意圖

性能參數及外形尺寸表

型號	柵隙	過水流量	質量	電機功率	外形尺寸
		(m3/h)			L	D
ZG-600		125	680	1.1	6000	600
ZG-800		220	880			800
ZG-1000		370	980		7000	1000
ZG-1200		510	1080	1.5		1200
ZG-1400		730	1680		8000	1400
ZG-1600	0.2-10	1010	2150			1600
ZG-1800		1340	2450	2	9000	1800
ZG-2000		1600	3650			2000
ZG-2200		2000	4100		10000	2200
ZG-2400		2400	4750			2400
ZG-2600		3000	6250	3	11000	2600
ZG-3000		3700	9250			3000
注：表中過水量為2mm柵隙時的過水量。

訂貨說明

1、 注明過濾水量、柵筐直徑、柵片凈距，并提供工藝及土建圖；
2、 整機為不銹鋼材質，若有特殊水質，請?zhí)峁┧|(zhì)資料。

上海永鵬轉鼓格柵除污機客戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/gezhachuwuji.html">格柵除污機 產品主要技術參數：流量、揚程、電機功率、材質或輸送介質名稱
2）、上海永鵬水泵網為您提供的"永鵬牌"轉鼓格柵除污機產品主要樣本資料：產品圖、總裝圖、外形尺寸圖、性能參數表、外形尺寸表及技術標準等所有環保設備相關技術資料僅供輸送提升設備用戶作選型參考。
3）、工程設計、施工、安裝等實際應用及維護請以生產廠家上海永鵬SHYONP隨機提供的最新轉鼓格柵除污機使用說明書為準，或來信來電技術咨詢、索取所需圖紙。
4）、請向我司免費索取解壓密碼后下載：轉鼓格柵除污機使用說明書。
