FH型循環式齒耙除污機

設備用途

主要用于市政污水處理廠、自來水廠、電廠進水口，也可作為紡織食品加工、造紙、皮革等行業生產工藝的專用設備。

主要特點

1、 結構簡單、安裝方便、故障率低；
2、 有過載保護裝置，質量可靠，除渣效率高；
3、 通過自動控制，降低運行管理費用；
4、 最小間隙1mm，是典型的細格柵；
5、 齒耙強度高，有尼龍與不銹鋼兩種材質供選擇。

型號說明

性能參數及外形尺寸表

參數	功率		過水流量（m3/h)					設備寬B1 (mm)	井寬B (mm)
型號
	h|	(m)	I I				mm)
	2.5 5	7.5	1 3 5 10 U
FH-400	0.37kw		170	340	420	540	540	400	500
FH-500	0.55kw		240	620	590	960	750	500	600
FH-600			308	720	764	1160	960	600	700
FH-700			360	880	930	1420	1160	700	800
FH-800			440	1024	764	1580	1620	800	900
FH-900	0.75kw		550	1160	930	1830	1580	900	1000
FH-1000			580	1310	764	2080	1830	1000	1100
FH-1100			650	1470	930	2250	2080	1100	1200
FH-1200	1.1kw		710	1866	1750	2400	2250	1200	1300
FH-1500	1.5kw		920	1840	2000	2250	2400	1500	1600

注：1、表中過水流量均在：柵前水位h=1m，流速V=1m/s的前提下；2、上表功率均在齒?移動速度V=2m/min情況下； 3、表中H指水池深度，b指齒耙間隙。

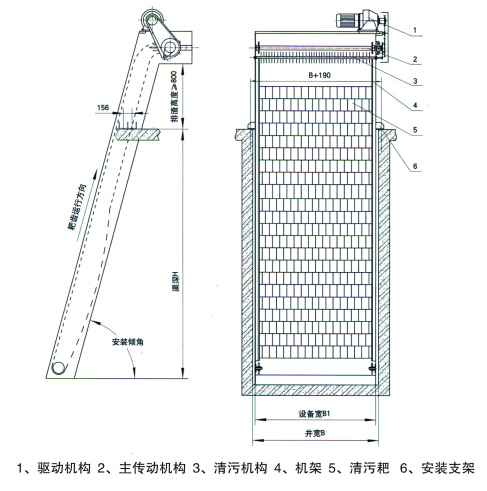

安裝示意圖

訂貨說明

1、 注明渠深H及齒隙b,排渣口高度未注按750;
2、 安裝角度60° ~80°，訂貨時請注明，未注時按75° ;
3、 存放、輸送或壓榨垃圾的配套設備可另訂；
4、 介質溫度矣60°C,特殊水質應注明；
5、 當B>1500mm時，應考慮并聯格柵結構（兩組鏈條由一個傳動配置拖動）。

上海永鵬FH型循環式齒耙除污機客戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/gezhachuwuji.html">格柵除污機 產品主要技術參數：流量、揚程、電機功率、材質或輸送介質名稱
2）、上海永鵬水泵網為您提供的"永鵬牌"FH型循環式齒耙除污機產品主要樣本資料：產品圖、總裝圖、外形尺寸圖、性能參數表、外形尺寸表及技術標準等所有環保設備相關技術資料僅供輸送提升設備用戶作選型參考。
3）、工程設計、施工、安裝等實際應用及維護請以生產廠家上海永鵬SHYONP隨機提供的最新FH型循環式齒耙除污機使用說明書為準，或來信來電技術咨詢、索取所需圖紙。
4）、請向我司免費索取解壓密碼后下載：FH型循環式齒耙除污機使用說明書。
