FHG型反撈式格柵除污機

設備用途

反撈格柵主要用于取水口、泵站前，特別是泥沙沉積量較大的場合，攔截、撈取水中雜物，一般作為中、粗格柵使用。

工作原理及構造

耙固定于鏈條上，鏈條沿導軌運行，齒耙從柵條的后部下行，從底部運行至柵條前部，從下向上地將被柵條攔住的漂浮物順著擋板撈至卸渣口咱，卸入柵渣車中。 反撈格柵主要由架體、牽引鏈、傳動系統、齒耙組合、主柵、副柵、水下導輪組合等組成。

主要特點

1、 齒耙柵后下行，柵前上行撈渣，不會將柵渣帶入水下，撈渣徹底。
2、 當?shù)撞砍练e物（泥砂、碎石）較多時，不會堵耙，避免造成事故。
3、 動作程序可靠，故障率低。
4、 整機調試后出廠，安裝方便。
5、 根據用戶檢修保養的需求，淺渠型格柵可設計成繞水上支點旋轉出水面，維護方便。

性能參數及外形尺寸表

項目	耙齒速度		柵條間隙 b (mm)	設備凈寬 Bi( mm)	功率
井寬B (m)	(m/min)				-2.5 5，…
0.8	-5		15、20 25、30 35、40 45、50 55、60 65、70 75、80 85、90 100	700
				9000	11
1.2				1100
15				1400	1.5
1.8				1700
2				1900	2.2
2.2				2100
3				2300
2.4				2900	3
3.5				3400
4.2				4400	4

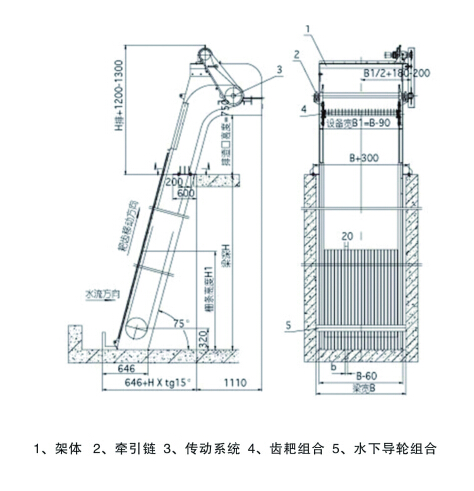

安裝示意圖

上海永鵬FHG型反撈式格柵除污機客戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/gezhachuwuji.html">格柵除污機 產品主要技術參數：流量、揚程、電機功率、材質或輸送介質名稱
2）、上海永鵬水泵網為您提供的"永鵬牌"FHG型反撈式格柵除污機產品主要樣本資料：產品圖、總裝圖、外形尺寸圖、性能參數表、外形尺寸表及技術標準等所有環保設備相關技術資料僅供輸送提升設備用戶作選型參考。
3）、工程設計、施工、安裝等實際應用及維護請以生產廠家上海永鵬SHYONP隨機提供的最新FHG型反撈式格柵除污機使用說明書為準，或來信來電技術咨詢、索取所需圖紙。
4）、請向我司免費索取解壓密碼后下載：FHG型反撈式格柵除污機使用說明書。
