Q947H鍛鋼電動球閥

應用范圍

操作的可靠性
大口徑球閥的相對連動部（閥座和閥桿軸承）由于采用了摩擦系數小的特氟龍，因而操作扭距小，此外，由于密封潤滑脂的長期潤滑，使得操作更加靈活。

閥座結構
閥座的結構有兩種：?jiǎn)蚊芊夂碗p密封結構，一般具有自泄壓機能的是單密封，雙密封則由閥體上附加的安全泄壓。

閥桿加長
閥桿加長適于埋地及低溫用，加長尺寸根據需要確定，操作方式有手動、氣動、電動、氣液連動等。

對外力的安全性
閥體的壁厚根據高壓容器的安全法規進行設計，對承受外力抗彎曲等符合API6D規定，強度足夠。
閥桿壓蓋部密封

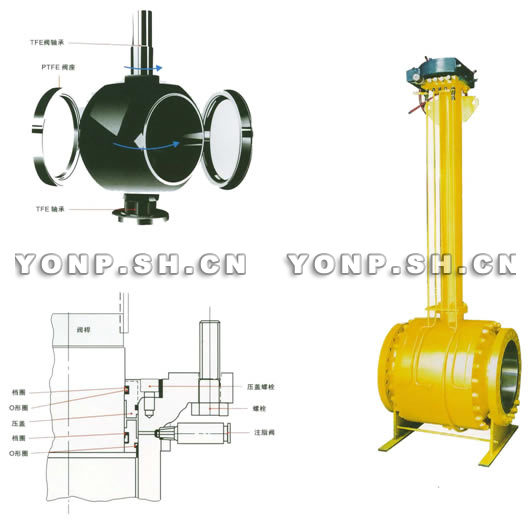

填料壓蓋部密封如圖所示采用了四個O型圈和密封注脂裝置。

適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環保

結構

主要零件材質

序號	材料 標準 零件名稱	材料牌號				序 號	材料 標準 零件名稱	材料牌號
		碳鋼		不銹鋼				碳鋼		不銹鋼
		GB	ASTM	GB	ASTM			GB	ASTM	GB	ASTM
01	底蓋	25	A105	1Cr18Ni9Ti	F304/F316/ F304L/F316L	18	上閥桿	2Cr13	A276-410	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316/ F304L/F316L
02	底蓋螺釘	25CrMoA	A193-B7	1Cr17Ni2	A193-B8M	19	上閥桿軸承	金屬夾 PTFE	金屬夾 PTFE	金屬夾 PTFE	金屬夾 PTFE
03	墊圈	氟橡膠；PTFE； 金屬夾石墨				20	止推軸承	PTFE	PTFE	PTFE	PTFE
04	止推軸承	金屬夾PTFE				21	閥座O形圈	氟橡膠	氟橡膠	氟橡膠	氟橡膠
05	下閥桿	2Cr13	A276-410	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316/ F304L/F316L	22	填料O形圈	氟橡膠	氟橡膠	氟橡膠	氟橡膠
06	下閥桿軸承	氟橡膠；PTFE； 金屬夾石墨				23	閥桿填料函	25鍍鉻	A105鍍鉻	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316/ F304L/F316L
07	閥體	WCB	A216-WCB	ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti	CF8/CF8M/ CF3/CF3M	24	墊圈	氟橡膠；PTFE,金屬夾石墨
08	螺母	45	A194-2H	0Cr18Ni	A194-8M	25	閥桿填料	石墨
09	雙頭螺柱	35CrMoA	A193-B7	1Cr17Ni2	A193-B8M	26	雙頭螺柱	35CrMoA	A193-B7	1Cr17Ni2	A193-B8M
10	墊圈	金屬夾石墨				27	螺釘	35CrMoA	A193-B7	1Cr17Ni2	A193-B7M
11	閥蓋	WCB	A316-WCB	ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti	CF8/CF8M/ CF3/CF3M	28	閥桿填料	WCB	A216-WCB	ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti	CF8/CF8M CF3/CF3M
12	閥座O形圈	氟橡膠	氟橡膠	氟橡膠	氟橡膠	29	螺母	45	A194-2H	0Cr18Ni	A194-8M
13	閥座彈簧	17-7PH	17-7PH	17-7PH	17-7PH	30	支架	WCB	WCB	WCB	WCB
14	閥座	PTFE;PPL	PTFE;PPL	PTFE;PPL	PTFE;PPL	31	鍵	40Cr	40Cr	1Cr17Ni2	1Cr17Ni2
15	閥座支承圈	25鍍鉻	A105鍍鉻	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316/ F304L/F316L	32	墊圈	氟橡膠；PTFE；金屬夾石墨
16	球體	1Cr18Ni9Ti	304	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316/ F304L/F316L	33	排污塞	2Cr13	A276-410	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316/ F304L/F316L
17	球體鍵	40Cr	40Cr	1Cr17Ni2	1Cr17Ni2
