Q941F四通四密封電動球閥

應用規范

1、設計、制造 按GB12237-89
2、結構長度按 SDV-2002
3、連接法蘭：JB79-94
4、閥門檢查和試驗按GB13927-89

適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環保

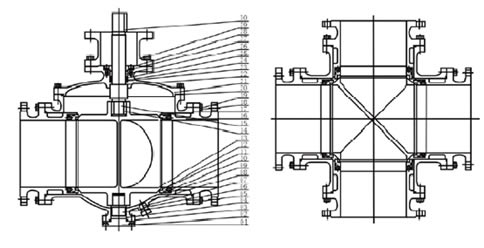

結構

該四通球閥，一閥實現正反供水切換，每轉90°，供水方式切換一次，以前需四個閥門，供水時閥1、4開啟，閥2、3關閉；反向供水時閥2、3開啟，閥1、4關閉，現用一臺四通球閥替代，操作方便。

主要零件材料

公稱通徑DN		150	20x150	200	250x200	250	300x250	300	350x300	350	400x350	400	450x400	450	500x450	500	600x500	600
球孔d1		150	150	200	200	250	250	300	300	350	350	400	400	450	450	500	500	600
L		570	570	670	670	760	760	850	850	980	980	1080	1080	1220	1220	1360	1360	1750
H		219	219	273	273	360	360	395	395	430	430	470	470	550	550	580	580	700
手動	H1	330	330	398	398	495	495	580	580	625	625	670	670	698	698	840	840	1050
	E	-	-	116	116	1169	116	171	171	171	171	257	257	257	257	257	257	150
	F	-	-	350	350	350	350	400	400	420	420	400	400	420	420	400	400	410
	W	1050	1050	600	600	600	600	800	800	800	800	800	800	800	800	800	800	800
電動	H2	554	554	600	600	652	652	760	760	770	770	830	830	-	-	940	940	1020
	L1	235	235	235	235	235	235	259	259	400	400	400	400	-	-	410	410	410
氣動	H3	666	666	735	736	926	926	1059	1059	1127	1127	1393	1393	1468	1468	1538	1538	1370
	L2	776	776	776	776	776	776	1060	1060	1060	1060	1360	1360	1360	1360	1360	1360	2840

PN1.6 MPa主要連接尺寸及重量

公稱通徑DN		150	20x150	200	250x200	250	300x250	300	350x300	350	400x350	400	450x400	450	500x450	500	600x500	600
球孔d1		150	150	200	200	250	250	300	300	350	350	400	400	450	450	500	500	600
L		570	570	670	670	760	760	850	850	980	980	1080	1080	1220	1220	1360	1360	1750
H		219	219	273	273	360	360	395	395	430	430	470	470	550	550	580	580	700
手動	H1	330	330	398	398	495	495	580	580	625	625	670	670	698	698	840	840	1050
	E	-	-	116	116	1169	116	171	171	171	171	257	257	257	257	257	257	150
	F	-	-	350	350	350	350	400	400	420	420	400	400	420	420	400	400	410
	W	1050	1050	600	600	600	600	800	800	800	800	800	800	800	800	800	800	800
電動	H2	554	554	600	600	652	652	760	760	770	770	830	830	-	-	940	940	1020
	L1	235	235	235	235	235	235	259	259	400	400	400	400	-	-	410	410	410
氣動	H3	666	666	735	736	926	926	1059	1059	1127	1127	1393	1393	1468	1468	1538	1538	1370
	L2	776	776	776	776	776	776	1060	1060	1060	1060	1360	1360	1360	1360	1360	1360	2840

Q941F四通四密封電動球閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/qf.html">球閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）
2）、Q941F四通四密封電動球閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供球閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的Q941F四通四密封電動球閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：Q941F四通四密封電動球閥使用說明書
