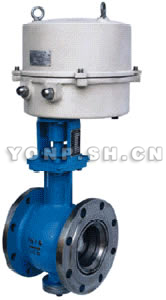

V型電動球閥

產品特點

1、V型切口的球芯與金屬閥座之間具有剪切作用，特別適用于含纖維、微小固體顆粒、料漿等介質；
2、蝸輪傳動V形切斷球閥還具有調節并可靠定位能力，流量特性為近似百分比，可調范圍廣；
3、采用板簧加載的可動閥座結構，閥座與球芯不會產生卡阻或脫離等問題，密封可靠，使用壽命長。

結構特點

1、設計、制造 按GB12237-89
2、結構長度按 GB12221-89
3、連接法蘭：JB79-94
4、閥門檢查和試驗按GB13927-89

適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環保

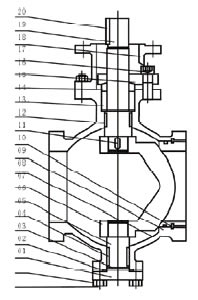

結構

主要零件材料

序號

材料 標準 零件名稱

材料牌號

序 號

材料 標準 零件名稱

材料牌號

碳鋼

不銹鋼

碳鋼

不銹鋼

GB

ASTM

GB

ASTM

GB

ASTM

GB

ASTM

01

雙頭螺柱

35CrMoA

A193-B7

1Cr17Ni2

A193-B8M

11

閥座

2Cr13滲氮

A276-410滲氮

1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 滲氮

F304/F316 /F304L/F316L 滲氮

02

螺母

45

A194-2H

0Cr18Ni

A194-8M

12

球體鍵

40Cr

40Cr

1Cr17Ni2

1Cr17Ni2

03

底蓋

25

A105

1Cr18Ni9Ti 1Cr18Ni12Mo2Ti

F304/F316 /F304L/F316L

13

上閥桿軸承

PTFE；PPL

PTFE；PPL

PTFE；PPL

PTFE；PPL

04

墊圈

氟橡膠；PTFE; 金屬夾石墨

14

閥桿填料

石墨

05

止推軸承

金屬夾PTFE

15

填料壓環

2Cr13

A276-410

1Cr18Ni9Ti 1Cr18Ni12Mo2Ti

F304/F316 /F304L/F316

06

下閥桿軸承

金屬夾PTFE

16

填料壓蓋

WCB

A216-WCB

ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti

CF8/CF8M/ CF3/CF3M

07

下閥桿

2Cr13

A276-410

1Cr18Ni9Ti 1Cr18Ni12Mo2Ti

F304/F316 /F304L/F316L

17

螺釘

35CrMoA

A193-B7

1Cr17Ni2

A193-B8M

08

球體

ZG1Cr18Ni9Ti 滲氮

CF8 滲氮

1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 滲氮

F304/F316 /F304L/F316L 滲氮

18

支架

WCB

WCB

WCB

WCB

09

閥體

WCB

A216-WCB

ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti

CF8/CF8M/ CF3/CF3M

19

上閥桿

2Cr13

A276-410

1Cr18Ni9Ti 1Cr18Ni12Mo2Ti

F304/F316 /F304L/F316L

10

閥座0形圈

氟橡膠

氟橡膠

氟橡膠

氟橡膠

20

鍵

40Cr

40Cr

1Cr17Ni2

1Cr17Ni2

PN1.6 MPa主要連接尺寸及重量

公稱通徑DN		50	65	80	100	125	150	200	250	300	400	500
L		124	145	165	194	210	229	243	297	338	520	600
H		102	114	127	152	184	219	273	360	395	470	580
手動	H1	107	125	152	178	300	330	398	495	580	670	840
	E	-	-	-	-	-	-	116	116	171	257	257
	F	-	-	-	-	-	-	350	350	400	400	400
	W	230	40	400	650	1050	1050	600	600	800	800	800
	Wt(㎏)	12	16	22	35	58	74	205	322	460	864	1600
電動	H2	-	-	-	-	-	554	600	652	760	830	940
	L1	-	-	-	-	-	235	235	235	259	400	410
氣動	H3	274	379	389	479	552	666	736	926	1059	1393	1538
	L2	270	405	405	576	576	776	776	776	1060	1360	1360

PN2.5 MPa主要連接尺寸及重量

公稱通徑DN		50	65	80	100	125	150	200	250	300	400	500
L		124	145	165	194	210	229	243	297	338	520	600
H		102	114	127	152	184	219	273	360	395	470	580
手動	H1	107	125	152	178	300	330	398	495	580	670	840
	E	-	-	-	-	-	-	116	116	171	257	257
	F	-	-	-	-	-	-	350	350	400	400	400
	W	230	40	400	650	1050	1050	600	600	800	800	800
	Wt(㎏)	15	24	30	55	87	118	255	370	533	1030	2100
電動	H2	-	-	-	-	-	235	235	400	400	410	420
	L1	-	-	-	-	-	74	350	350	420	400	400
氣動	H3	340	379	452	479	646	666	814	1002	1059	1205	1295
	L2	405	405	574	574	756	756	1060	1060	1060	1360	2840

V型電動球閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/qf.html">球閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）
2）、V型電動球閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供球閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的V型電動球閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
