QYF型不銹鋼潛水電泵

QYF型系列不銹鋼潛水電泵，簡稱：QYF潛水電泵。是上海永鵬泵閥有限公司技術人員在通過充分的市場調研基礎上，自行研制開發的一種外殼、過流部件及外部零件材質均采用不銹鋼材料（304、316、304L、316L）制成的潛水電泵，用途廣泛，質量優異。

QYF潛水電泵產品特點

除了保持QY型產品的傳統特點外，過流部件及外部零件材質均采用不銹鋼304、316、304L、316L精制而成。泵出水口采用圓形法蘭結構，電機為F級絕緣，上海永鵬生產的QYF型系列不銹鋼潛水電泵適用于音樂噴泉等場合對電機頻繁啟動的要求。葉輪具有防松裝置，不怕反轉。機械密封采用硬質合金材料，增加水泵的使用壽命；介質端采用碳化硅、氮化鎢。氮化硅等，經久耐用、安全可靠。軸承均采用國內優質軸承，可根據用戶要求采用國外同類進口軸承。轉子軸采用不銹鋼3Cr13。

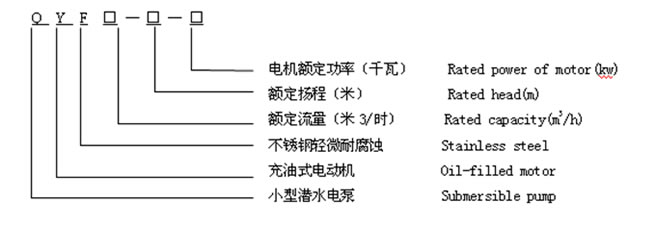

QYF潛水電泵型號說明

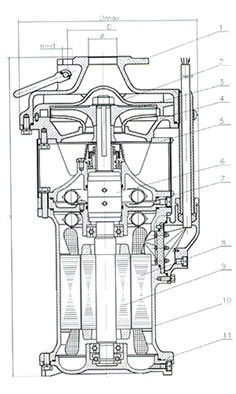

QYF潛水電泵結構簡圖

序號/Number	名稱/Name	材料/Material
1	泵體/Pump body	不銹鋼Stainless steel
2	導葉/Guide blade	不銹鋼Stainless steel
3	葉輪/Impeller	不銹鋼Stainless steel
4	泵座/Pump block	不銹鋼Stainless steel
5	進水節/Influent knot	不銹鋼Stainless steel
6	機械密封/Mechanical seal	Sic/al203+Fe
7	上蓋/Top cover	不銹鋼Stainless steel
8	定子/Stator
9	轉子/Rotor
10	機座/Rotator	不銹鋼Stainless steel
11	下蓋/Lower cover	不銹鋼Stainless steel

QYF潛水電泵產品用途

適用于各種各樣的音樂噴泉上配套使用。
也可以用于輸送其他輕微腐蝕性介質。
適用于礦山，含腐蝕性煤水的排放。

QYF潛水電泵使用條件

1、電源頻率為50Hz，額定電壓380v或660v（允許偏差±5%）的三相交流電。（用戶訂貨時必須標明電泵電壓值）。
2、電泵額定揚程小于10米時，允許潛水深度不超過10米。
3、電泵額定揚程大于10米時，允許潛水深度不超過40米。
4、輸送介質的溫度不超過40℃.
5、水中含砂量或含不溶于水固體顆粒的體積比不超過0.1%，粒度不大于0.2毫米。
6、海拔高度不得超過1000米。
7、一般常溫清水；如：井水、河水、湖水等。
8、 含腐蝕性液體；如：礦山煤水、海水及化學合成液體等。

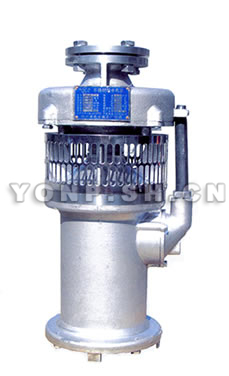

QYF25-17-2.2不銹鋼潛水電泵性能參數

性能 型號	流量 m3/h	揚程 m	功率 kw	出水口徑		轉速 r/min	電壓 v	泵外徑 mm	電流 A	電纜長度m	重量 ㎏
				mm	inch
QYF15-26-2.2	15	26	2.	40	1.5"	2860	380	235	5.7	10	43
QYF25-17-2.2	25	17	2.2	50	2"	2860	380	246	5.7	10	44
QYF40-12-2.2	40	12	2.2	65	2.5"	2860	380	258	5.7	10	47
QYF65-7-2.2	65	7	2.2	100	4.0"	2860	380	229	5.7	10	41
QYF100-4.5-2.2	100	4.5	2.2	128	5.0"	2860	380	229	5.7	10	41

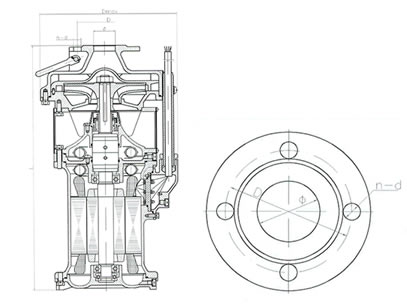

QYF25-17-2.2不銹鋼潛水電泵安裝尺寸參數

尺寸 型號	L mm	Dmax mm	D mm	n—d mm	Φ mm	G inch	W ㎏
QYF15-26-2.2	470	235	100	4-Φ14	Φ40	1.5"	43
QYF25-17-2.2	480	246	110	4-Φ14	Φ50	2"	44
QYF40-12-2.2	498	258	130	4-Φ14	Φ65	2.5"	47
QYF65-7-2.2	530	229	165	6-Φ9	Φ100	4.0"	41
QYF100-4.5-2.2	571	229	165	6-Φ9	Φ130	5.0"	41

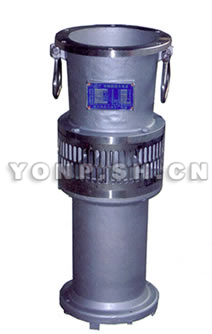

QYF160-4-3不銹鋼潛水電泵性能參數

性能 型號	流量 m3/h	揚程 m	功率 kw	出水口徑		轉速 r/min	電壓 v	泵外徑 mm	電流 A	電纜長度m	重量 ㎏
				mm	inch
QYF25-26-3	25	26	3	50	2"	2860	380	245	7.4	10	46
QYF40-16-3	40	16	3	65	2.5"	2860	380	258	7.4	10	47
QYF65-10-3	65	10	3	100	4.0"	2860	380	229	7.4	10	45
QYF100-6-3	100	6	3	128	5.0"	2860	380	229	7.4	10	48
QYF160-4-3	160	4	3	150	6.0"	2860	380	246	7.4	10	43

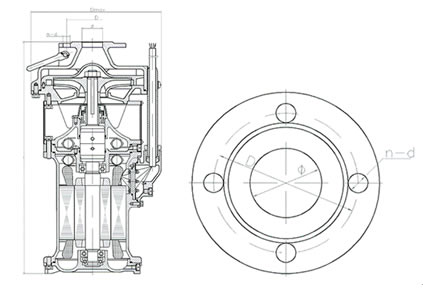

QYF160-4-3不銹鋼潛水電泵安裝尺寸參數

尺寸 型號	L mm	Dmax mm	D mm	n—d mm	Φ mm	G inch	W ㎏
QYF25-26-3	503	245	110	4-Φ14	Φ50	2"	46
QYF40-16-3	518	258	130	4-Φ14	Φ65	2.5"	47
QYF65-10-3	555	229	165	6-Φ9	Φ100	4.0"	45
QYF100-6-3	664	229	165	6-Φ9	Φ128	5.0"	48
QYF160-4-3	542	246	184	6-Φ9	Φ150	6.0"	43

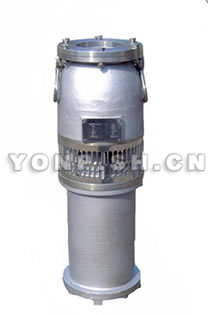

QYF65-13-4不銹鋼潛水電泵性能參數

性能 型號	流量 m3/h	揚程 m	功率 kw	出水口徑		轉速 r/min	電壓 v	泵外徑 mm	電流 A	電纜長度m	重量 ㎏
				mm	inch
QYF25-32-4	25	32	4	50	2"	2860	380	270	9.8	10	57
QYF40-21-4	40	21	4	65	2.5"	2860	380	270	9.8	10	54
QYF65-13-4	65	13	4	100	4.0"	2860	380	546	9.8	10	51
QYF80-10-4	80	10	4	100	4.0"	2860	380	246	9.8	10	51
QYF200-4-4	200	4	4	150	6.0"	2860	380	248	9.8	10	52

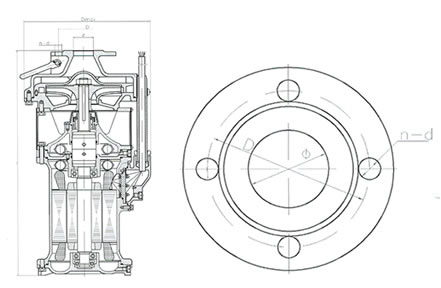

QYF65-13-4不銹鋼潛水電泵安裝尺寸參數

尺寸 型號	L mm	Dmax mm	D mm	n—d mm	Φ mm	G inch	W ㎏
QYF25-32-4	523	270	110	4-Φ14	Φ50	2"	57
QYF40-21-4	534	270	130	4-Φ14	Φ65	2.5"	54
QYF65-13-4	512	546	165	6-Φ9	Φ100	4.0"	51
QYF80-10-4	512	246	165	6-Φ9	Φ100	4.0"	51
QYF200-4-4	565	248	190	6-Φ9	Φ150	6.0"	52

QYF25-45-5.5不銹鋼潛水電泵性能參數

性能 型號	流量 m3/h	揚程 m	功率 kw	出水口徑		轉速 r/min	電壓 v	泵外徑 mm	電流 A	電纜長度m	重量 ㎏
				mm	inch
QYF20-50-5.5	20	50	5.5	50	2"	2860	380	306	13.1	10	75
QYF25-40-5.5	25	40	5.5	50	2"	2860	380	306	13.1	10	76
QYF40-28-5.5	40	28	5.5	65	2.5"	2860	380	318	13.	10	83
QYF65-18-5.5	65	18	5.5	80	3.0"	2860	380	320	13.1	10	82
QYF100-12-5.5	100	12	5.5	128	5.0"	2860	380	261	13.1	10	65

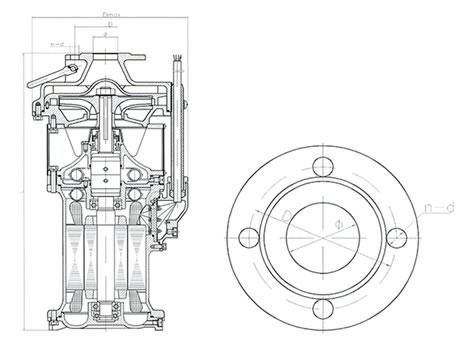

QYF25-45-5.5不銹鋼潛水電泵安裝尺寸參數

尺寸 型號	L mm	Dmax mm	D mm	n—d mm	Φ mm	G inch	W ㎏
QYF20-50-5.5	505	306	110	4-Φ14	Φ50	2"	75
QYF25-40-5.5	505	306	110	4-Φ14	Φ50	2"	76
QYF40-28-5.5	687	318	130	4-Φ14	Φ65	2.5"	83
QYF65-18-5.5	678	320	150	4-Φ18	Φ80	3.0"	82
QYF100-12-5.5	726	261	170	6-Φ9	Φ128	5.0"	65

QYF65-26-7.5不銹鋼潛水電泵性能參數

性能 型號	流量 m3/h	揚程 m	功率 kw	出水口徑		轉速 r/min	電壓 v	泵外徑 mm	電流 A	電纜長度m	重量 ㎏
				mm	inch
QYF40-40-7.5	40	40	7.5	65	2.5"	2860	380	305	16	10	101
QYF65-26-7.5	65	26	7.5	80	3"	2860	380	320	16	10	100
QYF80-18-7.5	80	18	7.5	80	3"	2860	380	315	16	10	100
QYF200-9-7.5	200	9	7.5	150	6"	2860	380	250	16	10	100
QYF250-7-7.5	250	7	7.5	150	6"	2860	380	255	16	10	101

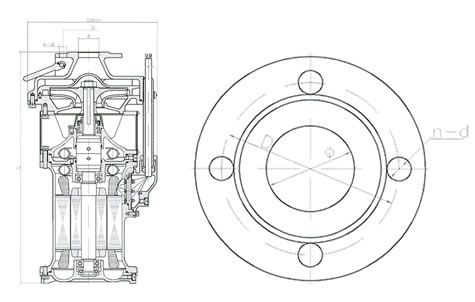

QYF65-26-7.5不銹鋼潛水電泵安裝尺寸參數

尺寸 型號	L mm	D max mm	D mm	n—d mm	Φ mm	G inch	W ㎏
QYF40-40-7.5	680	305	130	4-Φ14	Φ65	2.5"	101
QYF65-26-7.5	678	320	150	4-Φ18	Φ80	3"	100
QYF80-18-7.5	678	315	150	4-Φ18	Φ80	3"	100
QYF200-9-7.5	857	250	190	6-Φ9	Φ150	6"	100
QYF250-7-7.5	857	255	190	6-Φ9	Φ150	6"	101

QYF型不銹鋼潛水電泵客戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/bxgb.html">不銹鋼泵產品主要技術參數：流量、揚程、電機功率、材質或輸送介質名稱（根據水泵選型表）
2）、QYF型不銹鋼潛水電泵產品主要樣本資料：產品圖、總裝圖、外形尺寸圖、性能參數表、外形尺寸表及技術標準等所有水泵相關技術資料僅供潛水泵用戶作選型參考。
3）、工程設計、施工、安裝等實際應用及維護請以生產廠家上海永鵬隨機提供的新QYF型不銹鋼潛水電泵使用說明書為準，或來信來電技術咨詢、索取所需圖紙。
4）、請向我司免費索取解壓密碼后下載：QYF型不銹鋼潛水電泵使用說明書。
