QXF型全不銹鋼潛水電泵

QXF型全不銹鋼潛水電泵，簡稱：QXF潛水電泵。系上海永鵬泵閥有限公司技術部科研人員，根據國外先進的水力模型，結合國內水質特點，潛心研究并生產制造的新型外殼、過流部件及外部零件材質均采用不銹鋼材料（304、316、304L、316L）制成的潛水型排污電泵，耐腐蝕性能強，使用壽命長。

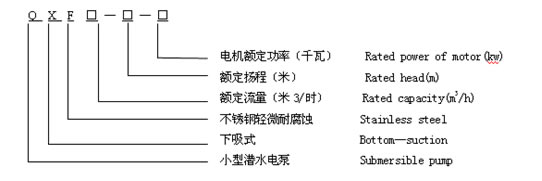

QXF潛水電泵型號說明

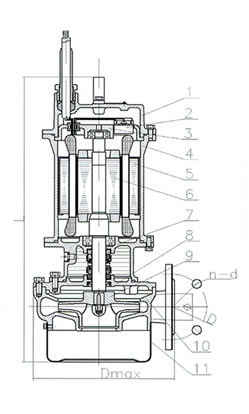

QXF潛水電泵結構簡圖

序號/Number	名稱/Name	材料/Material
1	上蓋/Top cover	不銹鋼Stainless steel
2	熱保護器/Protector
3	上軸承支架/Upper bearing seat
4	機座/Rotator	不銹鋼Stainless steel
5	定子/Stator
6	轉子/Rotor
7	下軸承支架/Below bearing seat	不銹鋼Stainless steel
8	葉輪上蓋/ Impeller cover	不銹鋼Stainless steel
9	葉輪/Impeller	不銹鋼Stainless steel
10	蝸殼/Volute casing	不銹鋼Stainless steel
11	過濾網/Filter gauze	不銹鋼Stainless steel

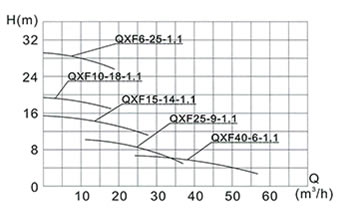

QXF25-9-1.1型全不銹鋼潛水電泵性能曲線與性能參數

性能 型號	流量 m3/h	揚程 m	功率 kw	出水口徑		轉速 r/min	電壓 v	泵外徑 mm	電流 A	電纜長度m	重量 ㎏
				mm	inch
QXF6-25-1.1	6	25	1.1	25	1.0"	2860	380	240	2.73	10	25
QXF10-18-1.1	10	18	1.1	32	1.25"	2860	380	250	2.73	10	25
QXF15-14-1.1	15	14	1.1	40	1.5"	2860	380	235	2.73	10	25
QXF25-9-1.1	25	9	1.1	50	2"	2860	380	260	2.73	10	25
QXF40-6-1.1	40	6	1.1	65	2.5"	2860	380	290	2.73	10	25

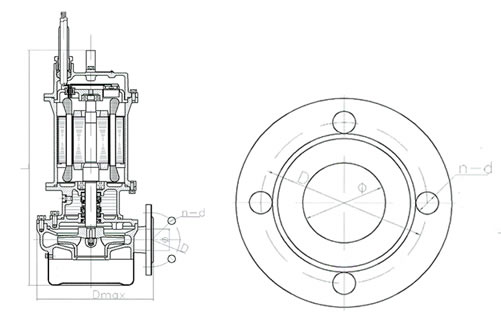

QXF25-9-1.1型全不銹鋼潛水電泵安裝尺寸參數

尺寸 型號	L mm	Dmax mm	D mm	n—d mm	Φ mm	G inch	W ㎏
QXF6-25-1.1	470	240	80	4-Φ14	Φ25	1.0"	25
QXF10-18-1.1	480	250	90	4-Φ14	Φ32	1.25"	25
QXF15-14-1.1	498	235	100	4-Φ14	Φ40	1.5"	25
QXF25-9-1.1	530	260	110	4-Φ14	Φ50	2"	25
QXF40-6-1.1	571	290	130	4-Φ14	Φ65	2.5"	25

QXF型全不銹鋼潛水電泵客戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的不銹鋼泵產品主要技術參數：流量、揚程、電機功率、材質或輸送介質名稱（根據水泵選型表）
2）、QXF型全不銹鋼潛水電泵產品主要樣本資料：產品圖、總裝圖、外形尺寸圖、性能參數表、外形尺寸表及技術標準等所有水泵相關技術資料僅供潛水泵用戶作選型參考。
3）、工程設計、施工、安裝等實際應用及維護請以生產廠家上海永鵬隨機提供的新QXF型全不銹鋼潛水電泵使用說明書為準，或來信來電技術咨詢、索取所需圖紙。
4）、請向我司免費索取解壓密碼后下載：QXF型全不銹鋼潛水電泵使用說明書。
