JG-1/2F美標多口計量閥

性能規范

JG-1/2F美標多口計量閥設計制造：ANSI B16.34-1996，連接形式：NPT(M,F) 內外螺紋連接，結構特征：錐面密封，閥門檢驗和試驗：APISID598-1996，材料：碳鋼：ASTM A105-1991不銹鋼：ANSI B276-1992

試驗標準（單位Unit：MPa）

試驗項目TESTITEM	壓力值PRESSURE VALVE
公稱壓力 Nominal Pressure	6000PSI
殼體試驗 Shell Test	6000PSI
密封試驗 Test	6000PSI
氣壓試驗 Air Pressure Test	24
適用溫度 Suitable Temperatue	≤250℃
適用介質 Suitable Medium	水、蒸汽、油品等Water,Steam,Oilgoods

型號與零部件材質

型號 TYPE	閥體 BODY	接頭 TIE-IN	閥桿 VALVE HANDLE	螺帽 SCREW CAP	填料 PACKING
SS-5PDF8-M8	20#	20#	2Cr13	20#	柔性石墨、四氟 Leslble graphite
SS-5PDF8-M8	304SS	304SS	304SS	304SS	柔性石墨、四氟 Leslble graphite
SS-5PDF8-M8	316SS	316SS	316SS	316SS	柔性石墨、四氟 Leslble graphite

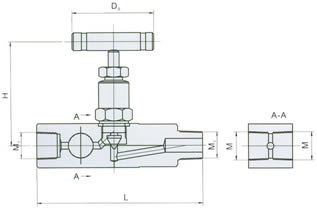

外型與連接尺寸

規格 SPECIF ICATION	Do	L	H	M	M1
DN6	60	120	82	R1/2	NPT1/2

JG-1/2F美標多口計量閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的針型閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、JG-1/2F美標多口計量閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供針型閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的JG-1/2F美標多口計量閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：JG-1/2F美標多口計量閥使用說明書
