GMJ11F/H-25高密封取樣閥

性能規范

GMJ11F/H-25高密封取樣閥設計制造：GB/T12224-1989,JB/T7747-1995,連接形式：螺紋連接,結構特征：軟硬雙密封；活動閥瓣,閥門檢驗和試驗：GB/T13927-1992

試驗標準（單位Unit：MPa）

試驗項目TESTITEM	壓力值PRESSURE VALVE
公稱壓力 Nominal Pressure	25
殼體試驗 Shell Test	37.5
密封試驗 Test	27.5
氣壓試驗 Air Pressure Test	0.9
適用溫度 Suitable Temperatue	≤250℃
適用介質 Suitable Medium	水、蒸汽、油品等Water,Steam,Oilgoods

型號與零部件材質

型號 TYPE	閥體 BODY	接頭 TIE-IN	閥桿 VALVE HANDLE	螺帽 SCREW CAP	填料 PACKING
GMJ11F/H-250II	20#	20#	2Cr13	20#	柔性石墨、四氟 Leslble graphite
GMJ11F/H-250PII	304SS	304SS	304SS	304SS	柔性石墨、四氟 Leslble graphite

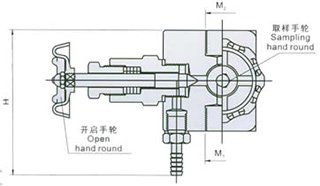

外型與連接尺寸

規格 SPECIF ICATION	M1	M2	Φ	L	L1	H	Do
DN6	M20×1.5	G1/2	Φ10	70	153	110	60

GMJ11F/H-25高密封取樣閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/zxf.html">針型閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、GMJ11F/H-25高密封取樣閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供針型閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的GMJ11F/H-25高密封取樣閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：GMJ11F/H-25高密封取樣閥使用說明書
