ED（3/6/9）63H對焊硬密封蝶閥

特點

1、硬密封對焊蝶閥采用三偏心蝶閥堪稱頂尖過程閥門，此設計使閥門為高溫、高壓、防火應用中氣泡級密封的理想硬密封蝶閥。
2、由于硬密封對焊蝶閥采用焊接結構，使閥門與管道平面達到永久性的零泄漏。
3、硬密封對焊蝶閥無法蘭，對管道和保溫包扎帶來了很大的方便和美觀。

主要技術參數

公稱通徑DN（mm）	DN（100～1200）mm、in4-48
公稱壓力PN（MPa）	強度試驗（1.5×PN）密封試驗（1.1×PN）
適用溫度	碳鋼：-29℃～425℃，不銹鋼：-40℃～600℃
適用介質	水、熱水、蒸汽、油品
焊接標準	GB12224、ANSI B16.25、DIN2559
壓力等級	ANSI 150LB磅級/PN25
驅動形式	蝸輪傳動、氣動、電動

主要零件材料

閥體	碳鋼、不銹鋼、鉻鉬鋼
蝶板	碳鋼、合金鋼、鉻鉬鋼
閥座	不銹鋼、鈷基硬質合金
軸套	不銹鋼
閥桿	不銹鋼、特殊材料
填料	柔性石墨

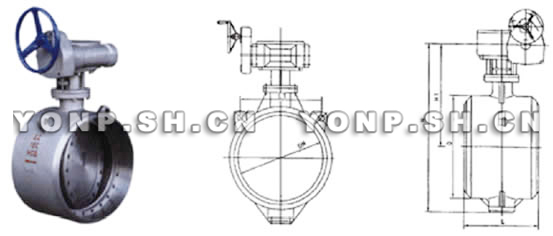

主要連接尺寸

公稱通徑		主要尺寸				公稱通徑		主要尺寸
in	DN (mm)	L		H1	H	in	DN (mm)	L		H1	H
4	100	190		270	370	18	450	330		535	820
5	125	200		295	390	20	500	350		560	900
6	150	210		308	416	24	600	390		630	980
8	200	230		370	530	28	700	430		670	1100
10	250	250		450	580	32	800	470		800	1300
12	300	270		465	630	36	900	510		850	1370
14	350	290		475	595	40	1000	550		880	1480
16	400	310		505	755	48	1200	630		1000	1690

ED（3/6/9）63H對焊硬密封蝶閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的蝶閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、ED（3/6/9）63H對焊硬密封蝶閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供蝶閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的ED（3/6/9）63H對焊硬密封蝶閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：ED（3/6/9）63H對焊硬密封蝶閥使用說明書
