KD7T42/3P彈簧式緊急切斷硬密封蝶閥

產品概述及特點

在煤氣余熱發電系統和抽氣供熱式汽輪機系統中，KD7T42/3P型彈簧式（緊急切斷）快關蝶閥作為系統安全的保障，得到了日益廣泛的應用。其關閉迅速、流通阻力小、截止可密封等優良性能使其可以代替原來系統設計中的電動截止蝶閥和止回閥使用。KD7T42/3P型彈簧式（緊急切斷）快關蝶閥主要用在熱電廠并聯機組和煤氣余熱發電機組上，用以作為保護系統安全的緊急切斷閥門。
KD7T42/3P型彈簧式（緊急切斷）快關蝶閥的主要特點：
1、快速關閉時間可達0.5秒，緊急切斷安全可靠。
2、三偏心金屬密封結構，起閉輕便靈活，密封零泄漏。
3、常溫介質可選用雙偏心軟密封結構，造價低，密封可靠。
4、關閥末端緩沖，有效避免閥門慣性沖擊。
5、可以用彈簧實現塊關，也可以用蓄能器實現快關，兩種形式異曲同工，同樣安全可靠。

主要技術參數及標準

公稱壓力（MPa）		0.6	1.0	1.6	2.5
公稱通徑		400～1600 3.75
試驗壓力（MPa）	強度試驗	0.9	1.5	2.4	2.75
	密封試驗	0.66	1.1	1.76	2.75
工作壓力（MPa）		0.6	1.0	1.6
適用介質		水、蒸汽、煤氣	適用溫度	軟密封：≤80℃；硬密封：≤425℃
設計參照：GB/T 12238、 JB/T 5299、 JB/T 8527，法蘭連接：GB/T 17241、 GB/T 9113，結構長度：GB/T 12221，壓力試驗：GB/T 13927

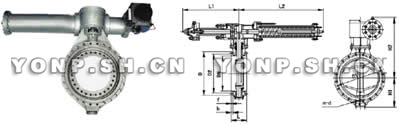

主要外形及連接尺寸

DN	P	L	L1	L2	H1	H2	法蘭連接尺寸	備注
400	0.6	216	966	1449	320	780	GB/T17241 DB/T9113
	1.0	216	966	1449	330	785
	1.6	216	966	1449	345	800
450	0.6	222	966	1449	370	805
	1.0	222	966	1449	380	810
	1.6	222	966	1449	395	835
500	0.6	229	966	1449	400	898
	1.0	229	966	1449	410	898
	1.6	229	966	1449	425	898
6000	0.6	267	966	1449	440	898
	1.0	267	966	1449	460	920
	1.6	267	1150	1820	470	1020
700	0.6	292	966	1449	436	950
	1.0	292	1150	1820	550	1075
	1.6	292	1150	1820	570	1100
800	0.6	318	1150	1820	625	1142
	1.0	318	1150	1820	640	1158
	1.6	318	1150	1820	660	1183
900	0.6	330	1150	1820	700	1190
	1.0	330	1150	1820	710	1210
	1.6	330	1150	1820	725	1239
1000	0.6	410	1150	1820	760	1250
	1.0	410	1150	1820	770	1275
	1.6	410	1360	2180	790	1306
1200	0.6	470	1150	1820	875	1360
	1.0	470	1360	2180	890	1385
	1.6	470	1360	2180	915	1418
1400	0.6	530	1360	2180	1000	1478
	1.0	530	1360	2180	1020	1510
	1.6	530	1360	2180	1045	1546
1600	0.6	600	1360	2180	1120	1599
	1.0	600	1360	2180	1140	1639
	1.6	600	1610	2520	1170	1738

注：可根據用戶要求從DN250-3000生產（GB12221-89）長系列。從DN1200-3000帶底腳的需注明。

KD7T42/3P彈簧式緊急切斷硬密封蝶閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/df.html">蝶閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、KD7T42/3P彈簧式緊急切斷硬密封蝶閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供蝶閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的KD7T42/3P彈簧式緊急切斷硬密封蝶閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：KD7T42/3P彈簧式緊急切斷硬密封蝶閥使用說明書
