LPG U型水用過濾器

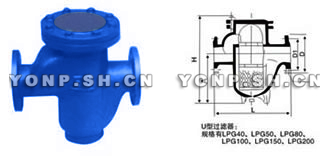

LPG-104型過濾器

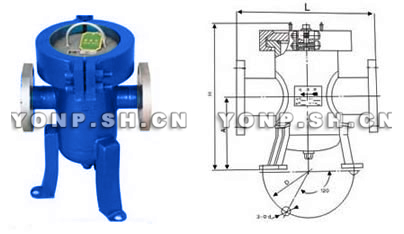

LPG型液體過濾器

LPG U型水用過濾器結構圖

安裝尺寸

材質	DN	L	A	H	D		D1	N-n	一般網目數	特殊網目數	工作壓力 MPa
材質	DN	L	A	H	JB78-59 JB79-59	GB2555-81	D1	N-n	一般網目數	特殊網目數	工作壓力 MPa
A B.C	10	150	80	125	90	90	60	4~14	3.9/mm （100目）	2.4/mm (60目)	1.6
	15	150	80	125	95	95	65		3.9/mm （100目）	2.4/mm (60目)
	20	180	100	153	105	105	75		2.4/mm (60目)	1.6/mm (40目)
	25	180	100	153	115	115	85
	40	300	155	304	145	150	110	4~18
	50	300	155	304	160	165	125
	65	340	220	380	180	185	145
	80	400	250	420	195	200	160	8~18	1.6/mm (40目)	0.8/mm (20目)
	100	500	295	502	215	220	180	8~18
	150	600	335	650	280	285	240	8~23
	200	786	395	770	335	340	295	12~23
E	10	165	77	127	100	100	70	4~14	3.9/mm (100目)	2.4/mm (60目)	6.4
	15	165	79	131	105	105	75	4~14	3.9/mm (100目)	2.4/mm (60目)
	20	200	91	154	125	130	90	4~18	2.4/mm (60目)	1.6/mm (40目)
	25	210	96	159	135	140	100	4~18
	40	320	155	308	165	170	125	4~23 8~23
	50	320	155	310	175	180	135				6.4 4.0
	80	420	250	430	210	215	170		1.6/mm (40目)	0.8/mm (20目)
	100	525	295	510	250	250	200	8~25
	150	600	335	650	300	300	250	8~26			2.5
											2.5

LPG U型水用過濾器用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的過濾器產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）LPG U型水用過濾器產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供過濾器用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的LPG U型水用過濾器使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：LPG U型水用過濾器使用說明書
