LHAFE/LHAFW/LVAFW吸吮式自清洗水用過濾器

概述

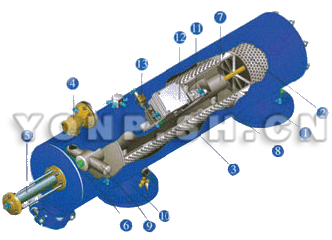

需過濾的水自入水口①進入過濾器，經粗濾網②濾掉較大的顆粒雜質，進入細濾網③，自出水口⑩流出。經過細濾網時，水中的雜質在細濾網內表面逐漸形成雜質層，導致在細濾網的內、外兩側形成了一個壓差。當這個壓差(△P)達到壓差表○11的預設值時，自動清洗功能被啟動。排污閥④打開，在壓差的作用下，濾網表面的雜質，經吸咀⑧、集污器⑦、液壓馬達室⑥、由排污閥排出。當水流經過液壓馬達⑨時，帶動集污器及吸咀同時進行軸向及旋轉運動，將整個細精濾網內表面清洗干凈。排污閥在一個自清洗周期結束時關閉，此時，增加的管道壓力會使液壓活塞⑤回到其初始位置，過濾器開始準備下一個自清洗周期。
在自清洗過程中，過濾后的凈水由出水口持續流出。電子控制系統○12通過壓差表、電磁閥○13控制自清洗過程。如果一次自清洗周期后，壓差并無改變，第二次自清洗過程將會在30秒后進行。電子控制系統加裝了手動清洗按扭。
電機驅動型吸污原理同上，只是集污器由電機驅動。

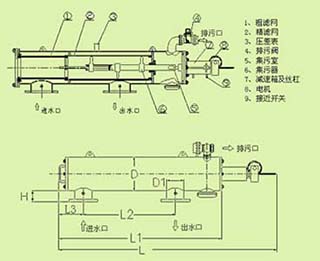

臥式電動驅動系列

技術參數(流量由水質及過濾精度決定)
型號	進出口	流量m3/h	重量Kg	D	D1	H	L	L1	L2	L3
LHAFE-3	80	40	120	325	89	150	2060	1510	800	225
LHAFE-4	100	80	130	325	108	150	2085	1535	800	235
LHAFE-6	150	150	150	325	159	150	2570	2020	1200	260
LHAFE-8	200	300	170	325	219	150	2595	2045	1200	285
LHAFE-10	250	400	250	426	273	150	2650	2100	1200	310
LHAFE-12	300	600	360	480	325	150	2750	2150	1200	335
LHAFE-14	900	900	380	480	377	150	2950	2400	1400	360
LHAFE-16	400	1100	450	630	426	150	3010	2460	1400	385

特點
1．全自動的自清洗功能：liosun自清洗過濾器是利用系統自身的供水，通過內部壓差來清洗濾網，不需任何外來能源；
2．不間斷供水: 反沖洗時整個系統供水不間斷。反沖洗所耗水量極少,是過濾出水量的1%；
3．過濾精度準確：過濾精度可在30µm～3000µm進行選擇；
4．壓力損失小:因為過濾面積大于其他類型過濾器，所以壓力損失相對較?。?br /> 5．反沖洗可靠：多種控制方式，手動、壓差、時間、PLC控制等選擇；
6．安裝經濟簡單：結構形式多樣，適合現場各種情況的安裝，維護簡單，運行可靠。
性能
1．最小工作壓力：0.25MPa
2．最高工作壓力：1.0MPa
3．最高工作溫度：65℃
4．碳鋼外殼，內外表面噴塑防腐
5．PVC骨架復合不銹鋼絲網
可選性能
1．最高工作壓力：1.6 MPa ；2.5 MPa
2．最高工作溫度：90℃
3．濾網可選全不銹鋼或其他合金結構材質
4．若粗顆粒污物較多，可選高壓泵輔助反沖洗結構，粗濾帶反沖洗結構
5．可選可編程序控制器及水力控制器控制

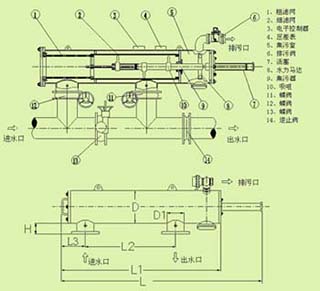

臥式水力驅動系列

技術參數(流量由水質及過濾精度決定)
型號	進出口	流量m3/h	重量Kg	D	D1	H	L	L1	L2	L3
LHAFW-3	80	40	120	325	89	150	1940	1510	800	225
LHAFW-4	100	80	130	325	108	150	1965	1535	800	235
LHAFW-6	150	150	150	325	159	150	2450	2020	1200	260
LHAFW-8	200	300	170	325	219	150	2475	2045	1200	285
LHAFW-10	250	400	250	430	273	150	2530	2100	1200	310
LHAFW-12	300	600	360	430	325	150	2580	2150	1200	335
LHAFW-14	900	900	380	430	377	150	2830	2400	1400	360
LHAFW-16	400	1100	450	550	426	150	2890	2460	1400	385

特點
1．全自動的自清洗功能：liosun自清洗過濾器是利用系統自身的供水，通過內部壓差來清洗濾網，不需任何外來能源；
2．不間斷供水: 反沖洗時整個系統供水不間斷。反沖洗所耗水量極少,是過濾出水量的1%；
3．過濾精度準確：過濾精度可在30µm～3000µm進行選擇；
4．壓力損失小:因為過濾面積大于其他類型過濾器，所以壓力損失相對較小；
5．反沖洗可靠：多種控制方式，手動、壓差、時間、PLC控制等選擇；
6．安裝經濟簡單：結構形式多樣，適合現場各種情況的安裝，維護簡單，運行可靠。
性能　
1．最小工作壓力：0.25MPa
2．最高工作壓力：1.0MPa
3．最高工作溫度：65℃
4．碳鋼外殼，內外表面噴塑防腐
5．PVC骨架復合不銹鋼絲網
可選性能
1．最高工作壓力：1.6 MPa ；2.5 MPa
2．最高工作溫度：90℃
3．濾網可選全不銹鋼或其他合金結構材質
4．若粗顆粒污物較多，可選高壓泵輔助反沖洗結構，粗濾帶反沖洗結構
5．可選可編程序控制器及水力控制器控制

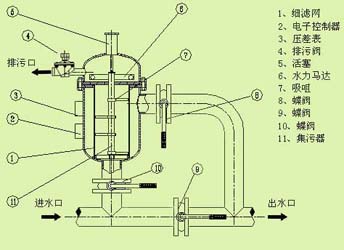

立式水力驅動型

技術參數(流量由水質及過濾精度決定)
型號	進出口	流量m3/h	重量Kg	H	H1	H2	L	D
LVAFW-2	50	15	28	890	260	226	280	350
LVAFW-3	80	35	30	1090	460	226	280	350
LVAFW-4	100	60	32	1090	460	226	280	350
LVAFW-6	150	100	68	1694	700	416	354	407
LVAFW-8	200	200	75	1694	700	416	354	407

特點
1．全自動的自清洗功能：liosun自清洗過濾器是利用系統自身的供水，通過內部壓差來清洗濾網，不需任何外來能源；
2．不間斷供水: 反沖洗時整個系統供水不間斷。反沖洗所耗水量極少,是過濾出水量的1%；
3．過濾精度準確：過濾精度可在30µm～3000µm進行選擇；
4．壓力損失小:因為過濾面積大于其他類型過濾器，所以壓力損失相對較?。?br /> 5．反沖洗可靠：多種控制方式，手動、壓差、時間、PLC控制等選擇；
6．安裝經濟簡單：結構形式多樣，適合現場各種情況的安裝，維護簡單，運行可靠。
性能
1．最小工作壓力：0.25MPa
2．最高工作壓力：1.0MPa
3．最高工作溫度：65℃
4．碳鋼外殼，內外表面噴塑防腐
5．PVC骨架復合不銹鋼絲網
可選性能
1．最高工作壓力：1.6 MPa ；2.5 MPa
2．最高工作溫度：90℃
3．濾網可選全不銹鋼或其他合金結構材質
4．若粗顆粒污物較多，可選高壓泵輔助反沖洗結構，粗濾帶反沖洗結構
5．可選可編程序控制器及水力控制器控制

LHAFE/LHAFW/LVAFW吸吮式自清洗水用過濾器用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/glq.html">過濾器產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、LHAFE/LHAFW/LVAFW吸吮式自清洗水用過濾器產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供過濾器用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的LHAFE/LHAFW/LVAFW吸吮式自清洗水用過濾器使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：LHAFE/LHAFW/LVAFW吸吮式自清洗水用過濾器使用說明書
