D641X/F/J/H/S法蘭氣動軟密封蝶閥

主要性能規范

適用溫度	適用介質
天然膠≤85℃	石膏漿液、石灰石漿液、 回收水、工藝水、廢水
三元乙丙膠≤100℃

主要零件材料

名稱	材料
閥體	灰鑄鐵、球墨鑄鐵、碳鋼
蝶板	碳鋼包覆橡膠、 碳鋼包覆氟塑料、不銹鋼 雙相不銹鋼板 1.4529、C276
閥座	天然橡膠、三元乙丙膠
閥桿	不銹鋼、 2Cr13、304

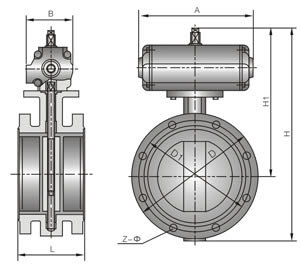

主要外形尺寸和連接尺寸 (mm)

公稱通徑(DN)	公稱壓力(PN)MPa	L	D	D1	Z-Ф	H	H1	A	B	重量 (kg)
50	1.0	108	165	125	4-18	305	214	127	60	8.5
65		112	185	145	4-18	352	248	133	70	11.5
80		114	200	160	8-18	377	270	133	83	12.5
100		127	220	180	8-18	422	302	203	100	27
125		140	250	210	8-18	479	350	222	120	40
150		140	285	240	8-22	496	365	294	120	43
200		152	340	295	8-22	655	478	337	172	715
250		165	395	350	12-22	704	498	380	172	865
300		178	445	400	12-22	825	605	420	224	128.5
350		190	505	460	16-22	907	643	450	224	147
400		216	565	515	16-26	1030	732	603	272	208
450		222	615	565	20-26	1079	752	603	272	260
500		229	670	620	20-26	1164	812	683	272	350
600		267	780	725	20-30	1396	950	683	360	452
700	0.6	229	860	810	24-26	1622	1090	742	440	360
700	1.0	292	895	840	24-30	1622	1090	742	440	576
800	0.6	241	975	920	24-30	1722	1190	866	496	448
800	1.0	318	1015	950	24-33	1722	1190	866	496	716
900	0.6	241	1075	1020	24-30	1886	1248	866	496	562
900	1.0	330	1115	1050	28-33	1886	1248	866	496	899
1000	0.6	300	1175	1120	28-30	2140	1418	990	580	740
1000	1.0	410	1230	1160	28-36	2140	1418	990	580	1184
1100	0.6	350	1305	1240	28-33	2270	1510	990	580	928
1100	1.0	440	1340	1270	32-36	2270	1510	990	580	1485
1200	0.6	350	1405	1340	32-33	2405	1610	990	580	1117
1200	1.0	470	1455	1380	32-36	2405	1610	990	580	1787
采用標準	設計制造： GB12238結構長度：GB12221法蘭：GB／T17241.6PN1.0     MPa     PN0.6

D641X/F/J/H/S法蘭氣動軟密封蝶閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/df.html">蝶閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、D641X/F/J/H/S法蘭氣動軟密封蝶閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供蝶閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的D641X/F/J/H/S法蘭氣動軟密封蝶閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：D641X/F/J/H/S法蘭氣動軟密封蝶閥使用說明書
