D372X蝸輪軟密封蝶閥

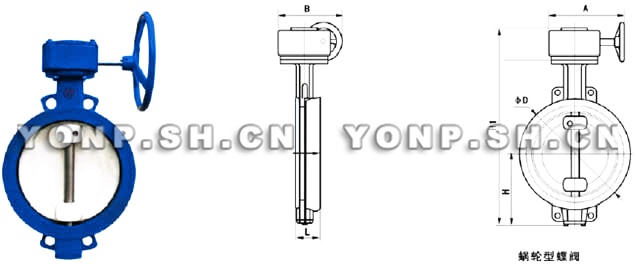

D372X蝸輪軟密封蝶閥外形尺寸圖

主要連接外型尺寸和連接尺寸

DN	L	H	H1	A	B	ФD
DN	L	H	H1	A	B	0.6 MPa	1.0 MPa	1.6 MPa
50	43	77	309	180	200	88	99	99
65	46	85	320	180	200	108	118	118
80	46	95	340	180	200	124	132	132
100	52	105	360	180	200	144	156	156
125	56	129	405	180	200	174	184	184
150	56	132	450	270	280	199	211	211
200	60	165	607	270	280	254	266	266
250	68	197	659	270	280	309	319	319
300	78	234	742	380	420	363	370	370
350	78	283	792	380	420	413	429	429
400	102	325	887	450	470	463	480	480
450	114	369	935	480	490	518	530	548
500	127	404	985	480	490	568	582	609
600	154	470	1243	480	490	668	682	720
700	165	503	1346	640	660	772	794	794
800	190	571	1466	640	660	878	901	901
900	203	621	1565	750	860	978	1001	1001
1000	216	702	1781	850	900	1078	1112	1112
1200	254	818	1965	850	900	1295	1328	1328

D372X蝸輪軟密封蝶閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的蝶閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、D372X蝸輪軟密封蝶閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供蝶閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的D372X蝸輪軟密封蝶閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：D372X蝸輪軟密封蝶閥使用說明書
