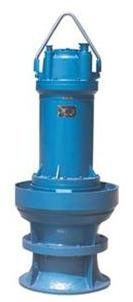

QZ系列/QH系列潛水軸(潛)流泵

產品概述

進出水流道安裝方式
1. 進水流量：按樣本外形安裝圖推薦形式，泵在液體中最小淹沒深度應大于圖中值。
2. 出水方式：拍門或其他方式。
3. 安裝方式：彎管懸吊、井筒懸吊、混凝土研制井筒式。
電機
潛水電機
功率等級：電氣性能指標符合GB756
防護等級：IP68
冷卻方式：ICWO8A41
基本安裝形式：IM3013
電壓等級：≤355kw、電壓為380V或660V
　　　　　　?。?55kw、電壓為380V、660V、6Kv、10kV
絕緣等級：F
額定頻率：50Hz
電纜長度：10m
軸封
設有兩道或三道機械密封。第一道與水直接接觸的機械密封一般為碳化硅，第二、第三道一般為石墨對碳化硅。 防漏保護
QZ、QH系列泵設有防漏保護傳感器。當油室、電機腔或接線盒內被水滲漏時，傳感器發出警報或停機，并保留故障信號。 過熱保護裝置
潛水電機繞組中設有過熱保護器，當溫度超過規定時，發出信號或停機。 轉向
從電機上方看，葉論順時針方向旋轉。

應用范圍

QZ系列潛水軸流泵、QH系列潛水混流泵廣泛使用于工農業輸送水、城市給水、輕度污水排放及調水工程。 工作條件 　　不超過50℃的清水及類似清水的其他液體。

型號意義

例如：40QW(WQ)、YW、LW、GWP15-30-2.2
40-排出口徑
QW(WQ)-潛水式無堵塞排污泵
YW-液下式無堵塞排污泵
LW-直立式無堵塞排污泵
GW-管道式無堵塞排污泵
P-不銹鋼（P）、坊爆（B）
15-流量(m3/h)
30-揚程
2.

性能參數表

QZ系列\(zhòng)QH系列潛水軸(潛)流泵性能參數表
型號	轉速
300QH-40	1460
300QH-45
300QH-40B
350QZ-100D	970
350QZ-100G	1460
350QZ-40A
350QZ-45
350QZ-40B
350QZ-70GA
350QZ-70GB
400QZ-100	975
400QH-45	960
450QZ-100	975
450QH-45A	960
450QH-45B
500QZ-100	975
500QZ-160G	980
500QZ-125G
500QZ-70G
500QZ-50G
500QZ-125D	730
500QH-45	960
600QZ-160G	730
600QZ-100
600QH-50	980
600QH-40D	580
600QH40G	730
700QH-45
700QZ-50G
700QZ-50D	580
700QZ-70GA	730
700QZ-70DA	580
700QZ-100G	730
700QZ-100D	585
700QZ-125G	730
700QZ-125D	585
800QZ-70G
900QH-50	590
900QZ-50	490
900QZ-70A	480
900QZ-70B	490
900QZ-100G	590
900QZ-100D	480
1000QZ-160	485
1200QZ-160	490
1400QZ-70G	365
1400QZ-100	370
1400QZ-125D	295
1400QZ-125G	365
1600QZ-70	295
1600QZ-85
1600QZ-125	245

上海永鵬水泵QZ系列/QH系列潛水軸(潛)流泵客戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/pwb.html">排污泵產品主要技術參數：流量、揚程、電機功率、材質或輸送介質名稱（根據水泵選型表）
2）、上海永鵬水泵網為您提供的"永鵬牌"QZ系列/QH系列潛水軸(潛)流泵產品主要樣本資料：產品圖、總裝圖、外形尺寸圖、性能參數表、外形尺寸表及技術標準等所有水泵相關技術資料僅供排污泵用戶作選型參考。
3）、工程設計、施工、安裝等實際應用及維護請以生產廠家上海永鵬SHYONP隨機提供的最新QZ系列/QH系列潛水軸(潛)流泵使用說明書為準，或來信來電技術咨詢、索取所需圖紙。
4）、請向我司免費索取解壓密碼后下載：QZ系列/QH系列潛水軸(潛)流泵使用說明書。
