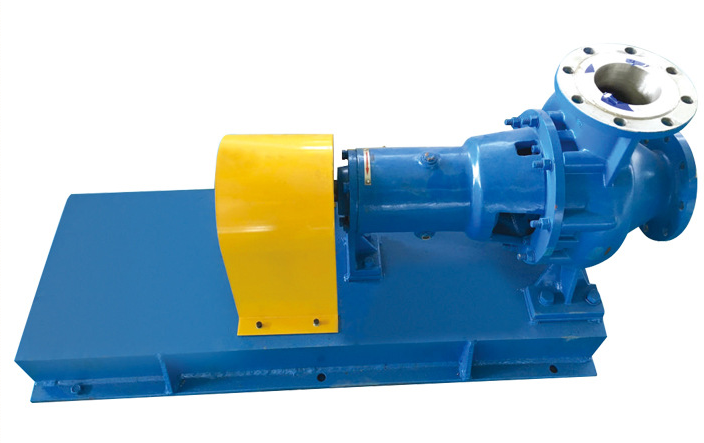

YPLX系列螺旋離心泵

產品概述

       螺旋離心泵在上世紀60年代由秘魯首先研制開發成功，最初是用于捕魚蝦。為防止固態物質堵塞并使其順利流出，在葉輪中設有一扭曲螺旋葉片，在錐形輪轂體上由吸入口沿軸向延長，葉片的半徑流道逐漸增大，形成螺旋形流通道。上海永鵬機械有限公司生產的YPLX系列螺旋離心泵在原有基礎上，引進日本企業的生產技術，對泵進行了更深一步的技術改進，除了原有的皮帶輪傳動方式，研發出采用軸聯式的傳動方式，應用范圍更廣，經過多年的市場推廣，在造紙行業、捕魚行業、污水處理行業、明膠行業、食品行業、化工行業等都得到了廣泛應用。所以我廠的螺旋離心泵亦有螺旋紙漿泵、吸魚泵、無堵塞螺旋泵、抽皮泵、土豆泵、番茄泵等名字的別稱。

結構說明

       YPLX系列螺旋離心泵是離心式葉輪和容積式葉輪的組合，一般由1片或2片大包角開式扭曲葉片組成。由于其結構獨特，通過性能好，可以輸送含大顆粒、長纖維物質的液體。輸送漿料運行平穩，對漿料破壞性小，無損性好。具有陡降的流量-揚程性能曲線和平坦的功率藍線，泵的效率高，且含氣輸送能力好，可輸送含氣率達15 %的漿料。

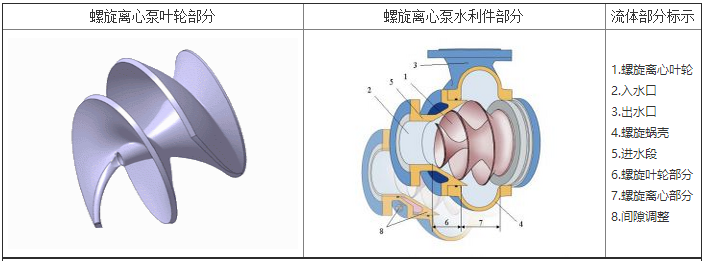

螺旋離心泵結構特點

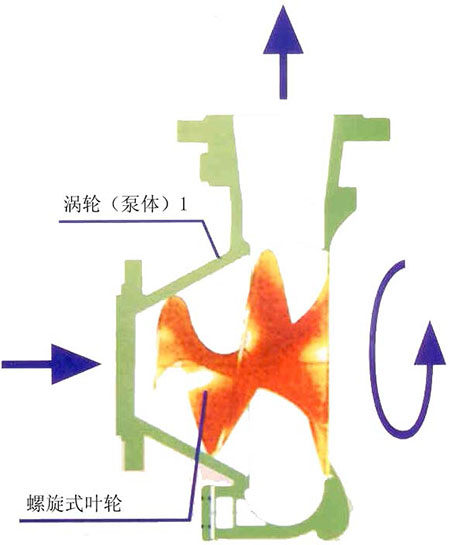

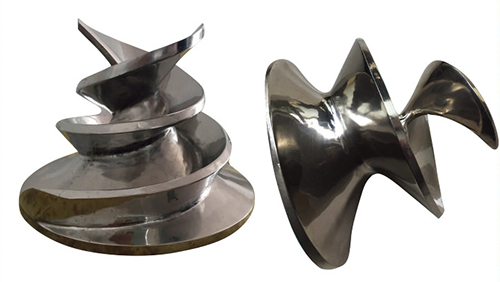

       與普通離心泵相比，YPLX系列螺旋離心泵采用了獨特的扭曲螺旋形葉片，整個葉輪由螺旋部分和離心部分組成，前者的葉片沿著輪轂而半徑逐漸加大，起螺旋推進作用，后者相當于普通離心泵的葉片，產生離心作用。相應地泵殼也分為兩部分，前面為吸入蓋，后面為蝸室。
       系列多頭螺旋離心泵是在現有螺旋離心泵使用單頭螺旋離心葉輪的基礎上，經過改進創新后發展而來的一種輸送效率更高、硬質合金密封環的受力性能相對改善、用料減少的高效、高質、低耗專利新產品。

螺旋離心泵適用范圍

污水處理領域：高濃度未經處理的污水、污物的排放，如較大口徑泵做過輸送長達1米塑料編織帶的通過試驗；
河道清淤：淤泥、沙的輸送；
造紙業：高濃度紙漿及長纖維的輸送；
海洋捕撈：輸送活魚、活蝦等；
明膠行業：豬皮、牛皮、骨頭及各類動物皮毛；
食品加工業：輸送土豆、番茄、甜菜等塊狀蔬菜；
煤礦行業：輸送煤渣、礦渣、洗煤；
生物行業：生物能源、沼氣池糞便+桔桿輸送。

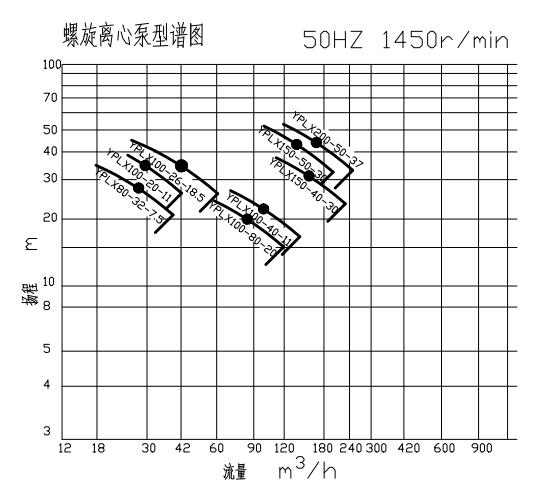

螺旋離心泵型譜圖

性能參數

型號	流量 ㎡/h	揚程 m	轉速 r/min	功率 KW	效率 %	葉輪直徑 mm
YPLX65-260	50	20	1450	7.5	50	268
YPLX65-350	25	32	1450	7.5	51	345
YPLX80-350	50	32	1450	11	55	335
YPLX80-400	100	50	1450	30	65	404
YPLX100-400	200	50	1450	55	58	404
YPLX100-265	100	17	1450	11	66	265
YPLX125-265	185	15.2	1450	15	74	265
YPLX100-350	280	72	2950	110	65	310
YPLX125-350	400	59	2950	110	72	280
YPLX150-330	410	24	1470	37	78	330

訂貨須知

       螺旋離心泵的選型不同于普通的離心泵，不同的用戶使用工況和介質屬性，所匹配的泵的規格和功率都會有區別。 按不同客戶每一種流體的流速、濃度、物料特性等不同的設計參數去進行量身定做，以滿足不同行業客戶的需求， 是我們上海永鵬設計上的獨到和特別之處。所以客戶在訂貨時，需詳細提供流量、揚程、介質屬性（包括腐蝕性、濃度、 壓力、黏度、密度、顆粒大小、使用溫度、工藝流程等）、電機功率、使用電壓、傳動方式等。
