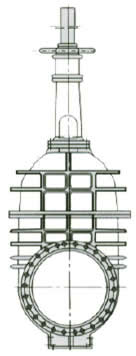

MZ44W煤氣快速啟閉明桿閘閥

1、閥體；2、排污箱；3、閘板；4、閥桿；5、閥蓋；6、填料；7、手輪；8、防塵罩；9、開度指針；10、閥桿螺母；11、放散者

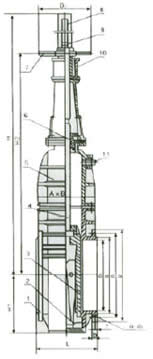

主要外型尺寸、連接尺寸和重量

DN	D		D1		D2		n-do		L	b	f	Do	H	H1	A×B	理論重量 ㎏
	6巴級	10巴級	6巴級	10巴級	6巴級	10巴級	6巴級	10巴級
150	265	285	225	240	202	212	8-17.5	8-22	350	26	3	280	790	140	330×260	110
200	320	340	280	295	258	268	8-17.5	8-22	400	28	3	320	1020	160	390×280	170
250	375	395	335	350	312	320	12-17.5	12-22	450	28	3	320	1210	230	470×310	203
300	440	445	395	400	365	370	12-22	12-22	500	28	4	400	1450	300	520×350	277
350	490	505	445	460	415	430	12-22	16-22	550	30	4	400	1650	340	570×380	400
400	540	565	495	515	465	482	16-22	16-26	406	32	4	640	1820	430	640×390	700
450	595	615	550	565	520	532	16-22	20-26	432	32	4	640	1990	465	690×410	880
500	645	670	600	620	570	585	20-22	20-26	457	34	4	800	2180	490	800×460	1135
600	755	780	705	725	670	685	20-26	20-30	508	36	5	800	2530	540	930×500	1810
700	860	895	810	840	775	800	24-26	24-30	610	40	5	1000	2870	590	1070×550	1929
800	975	1015	920	950	880	905	24-30	24-33	660	44	5	1000	3470	680	1190×580	2634
900	1075	1115	1020	1050	980	1005	24-30	28-33	711	46	5	1200	3890	760	1280×570	3615
1000	1175	1230	1120	1160	1080	1110	28-30	28-36	811	50	5	1200	4210	800	1390×580	4140
1200	1405	1455	1340	1380	1295	1330	32-33	32-39	960	56	5	1400	5050	840	1680×780	6720
1400	1630	1675	1560	1590	1510	1530	36-36	36-42	960	62	5	1400	6000	1000	1900×850	8260

MZ44W煤氣快速啟閉明桿閘閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/zf.html">閘閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、MZ44W煤氣快速啟閉明桿閘閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供閘閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的MZ44W煤氣快速啟閉明桿閘閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：MZ44W煤氣快速啟閉明桿閘閥使用說明書
