Z41T/W/H明桿楔式閘閥

用途

Z41T/W/H-10型明桿楔式閘閥廣泛用于石油、化工、制藥、電力等行業，在公稱壓力≤1.0Mpa的蒸氣、水、油品等介質的管路上作啟閉作用。

主要零件材料

零件名稱	材　料
	Z41T-10	Z41W-10	Z41H-10
閥體、閥蓋	灰鑄鐵	灰鑄鐵	灰鑄鐵
閘　板	灰鑄鐵＋黃銅	灰鑄鐵	灰鑄鐵＋黃銅
閥　桿	碳鋼(銅)	碳鋼(銅)	碳鋼(銅)
閥桿螺母	青銅（球鐵）	青銅（球鐵）	青銅（球鐵）
手　輪	灰鑄鐵（球鐵）	灰鑄鐵（球鐵）	灰鑄鐵（球鐵）

性能規范

型號	公稱壓力（MPa）	試驗壓力		適用溫度（℃）	適用介質
		強度（水）（MPa）	密封（（MPa）
Z41H-10	1.0	1.5	1.1	≤200	蒸氣、水、油品
Z4T-10				≤200	水、蒸氣
Z41W-10				≤100	油品

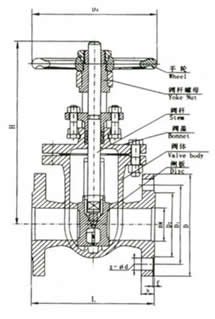

外型尺寸和連接尺寸

型 號	公稱通徑 DN(㎜)	尺寸								重量（㎏）
		L	D	D1	D2	b-f	z-фd	H	Do
Z41T/W/H -10	40	165	145	110	85	18-3	4-ф18	245	135	10
	50	178	160	125	100	20-3	4-ф18	286	180	18
	65	190	180	145	120	20-3	4-ф18	320	180	22
	80	203	195	160	135	22-3	4-ф18	373	200	2735
	100	229	215	180	155	22-3	8-ф18	428	200	34
	125	254	245	210	185	24-3	8-ф18	513	240	49
	150	267	280	240	210	24-3	8-ф23	582	240	66.5
	200	330	335	295	265	26-3	8-ф23	730	320	107
	250	380	390	350	320	28-3	12-ф23	897	320	168
	300	420	440	400	368	28-4	12-ф23	1032	400	220
	350	450	500	460	428	30-4	16-ф23	1170	400	290
	400	480	565	515	482	30-4	16-ф25	1330	500	450
	450	510	615	565	532	32-4	20-ф25	1460	500	580
	500	540	670	620	585	34-4	20-ф25	1727	500	830
	600	600	780	725	685	36-5	20-ф30	2072	500	1160
