先導活塞式蒸汽減壓閥

結構特點和用途

本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組 成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。 通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口 壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
本產品主要用于蒸汽管路，起減壓穩壓作用。

主要技術參數和性能指標

公稱壓力(Mpa)	1.6	2.5
殼體試驗壓力(Mpa)*	2.4	3.75
密封試驗壓力(Mpa)	1.6	2.5
最高進口壓力(Mpa)	1.6	2.5
出口壓力范圍(Mpa)	0.1-1.0	0.1-1.6
壓力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)△P2G	GB12246-1989
最小壓差	0.15	0.15
滲漏量	GB12245-1989

主要零件材料

零件名稱	零件材料
閥體 閥蓋 底蓋	WCB
閥座 閥盤	2Cr13
缸套	2Cr13/25(鍍硬鉻)
活塞	2Cr13/銅合金
活塞環	合金鑄鐵
導閥座 導閥桿	2Cr13
膜片	1Cr18Ni9Ti
主閥彈簧	50CrVA
導閥主彈簧	50CrVA
調節彈簧	60Si2Mn

流量系數(Cv)

DN	15	20	25	32	40	50
Cv	1	2.5	4	6.5	9	16

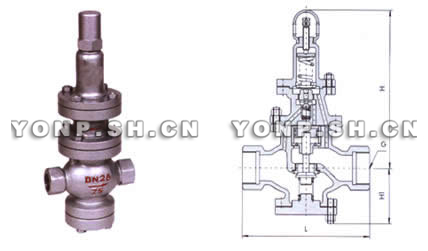

連接尺寸

公稱通徑DN	G	L	H	Hl
15	1/2"	140	295	90
20	3-4"	140	330	98
25	1"	160	330	110
32	1-1/4"	180	330	110
40	1-1/4"	200	345	125
50	2"	230	345	125

永鵬閥門先導活塞式蒸汽減壓閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的減壓閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、永鵬閥門網為您提供的"永鵬牌"先導活塞式蒸汽減壓閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供減壓閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的先導活塞式蒸汽減壓閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：先導活塞式蒸汽減壓閥使用說明書
