YG13H/Y內螺紋連活塞式蒸汽減壓閥

結構特點和用途

本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。 導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力 變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
本系列產品在普通減壓閥基礎上做了以下改進，加大了活塞面積，改變了節流結構，改變了密封形式，改進了導閥結構和 調節彈簧形式，從而從以下幾方面提高了產品的性能。
1、提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。
2、改善了流線分布，降低了噪聲。
3、改進了密封面結構，延長了密封面壽命。
本產品主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。

主要技術參數和性能指標

公稱壓力(Mpa)	1.0	1.6
殼體試驗壓力(Mpa)*	1.5	2.4
密封試驗壓力(Mpa)	1.0	1.6
最高進口壓力(Mpa)	1.0	1.6
出口壓力范圍(Mpa)	0.04-0.6	0.04-1.0
壓力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
最小壓差(Mpa)	0.05	0.07
滲漏量	GB12245-1989

主要零件材料

零件名稱	零件材料
閥體 閥蓋 底蓋	WCB
閥座 閥瓣	2Cr13
缸套 活塞	鋁鐵青銅
膜片	PH15-7Mo
活塞環	對位聚苯
導閥座 導閥瓣	2Cr13
主閥彈簧	50CrVA
導調主彈簧	50CrVA
調節彈簧	60Si2Mn

流量系數(Cv)

DN	15	20	25	32	40	50
Cv	1	2.5	4	6.5	9	16

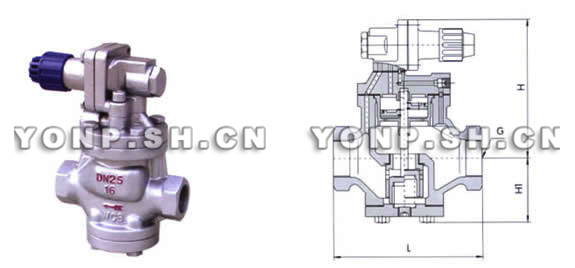

連接尺寸

公稱通徑	G	L	H	H1
15	1/2"	140	160	65
20	3-4"	140	160	65
25	1"	160	168	68
32	1-1/4"	180	185	75
40	1-1/2"	200	185	78
50	2"	230	193	88
