XLC型旋流沉砂機

設備用途

旋流沉砂池主要用于污水處理廠(站)中的預處理，用于初沉池前，格柵后，去除污水中的較大無機顆粒。

工作原理

進水從切線方向進入池中，形成旋流，軸向流攬拌機控制水流的流速與流態，水流夾帶大量粘附有機物的砂，在漿板攪拌剪切力下互相剝離，依靠砂的自身重力和旋流作用向中心砂斗下沉，剝離的有機物隨軸向水流向上溢走。砂斗積聚的砂經空氣提升泵或砂泵提升，砂與少量污水進入池外砂水分離器內，砂分離外排，污水回流至格柵井。

產品特點

1、 占地面積?。?br /> 2、 沉砂效果受水量變化影響很??；
3、 砂水分離效果好，分離出的砂含水率低，有機物含量少，便于運輸；
4、 系統采用PLC自動控制沉砂、排砂周期，運行安全、可靠；
5、 操作方便、維護簡單，壽命長；
6、 鼓風機采用國外先進技術，噪音低；
7、 對周圍環境影響很小，衛生條件好。

型號說明

技術參數

項目	處理量	葉輪轉速	功率	排沙量	鼓風機
型號	(m3/h)	(r/min)	(kw)	(L/S)	風量（m3/min)	風壓（kPa)	功率
XLC180	180			7.8	1.43	34.3	1.5
XLC360	360				1.79
XLC720	720			9.5	1.75	39.2	2.2
XLC1080	1080
XLC1980	1980				2.03	44.1	3
XLC3170	3170	12月20日			1.98	53.9
XLC4750	4750		1.1/1.5 (進口國產電機）	11			4
XLC6300	6300				2.01	58.8
XLC7200	7200
XLC9000	9000				2.42	69	7.5
XLC12600	12600			15	2.34	78
XLC14400	14400				2.65	88	11

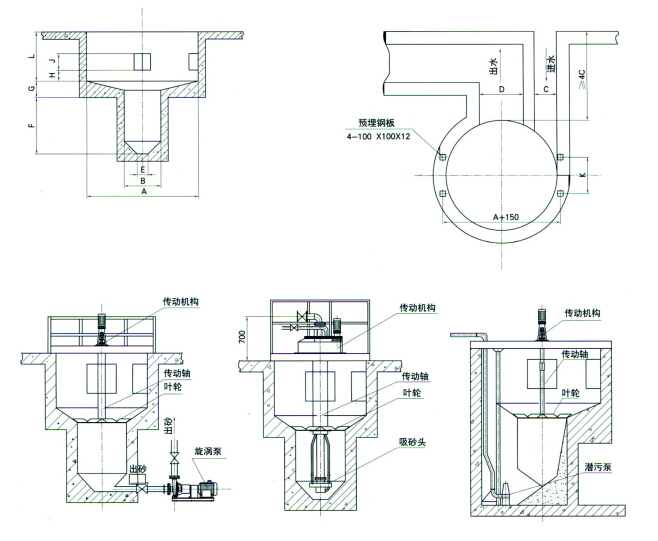

尺寸	A	B	C	D	E	F	G	H	J	K	L
型號
XLC180	1830	1000	305	610	300	1400	300	300	300	1000	1100
XLC360	2130		380	760
XLC720	2430		450	900		1550	400		400		1150
XLC1080	3050		610	1200			450		450		1350
XLC1980	3650		750	1500	400	1700	600	510	580		1450
XLC3170	4870	1500	1000	2000		2200	1000		600		1850
XLC4750	5480		1100	2200		2500		610	630
XLC6300	5800		1200	2400			1300	760	700		1950
XLC7200	6100								750
XLC9000	7315		1875	3350		2515			1675		2845
XLC12600	8535		1980	3950		2895	1525		1980		3200
XLC14400	8645		2130	4279		3050	1625		2135		3430

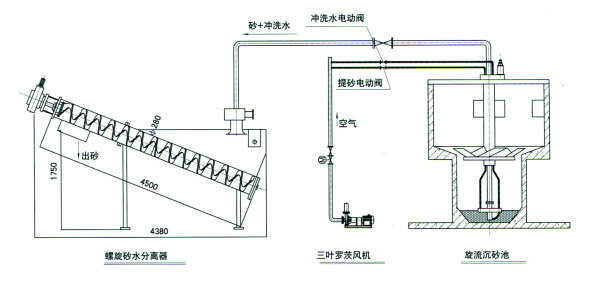

旋流沉砂池工藝流程圖

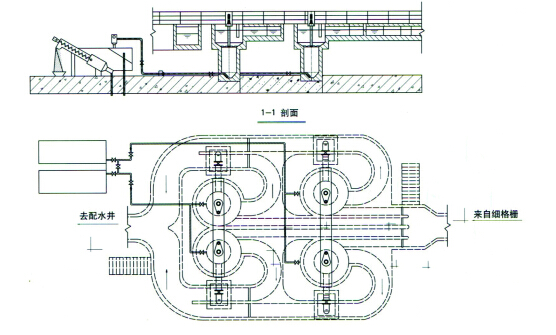

旋流沉砂池工藝布置圖

訂貨說明

1、 訂貨時請注明配套設備的項目；
2、 注明設備主體所用的材質(碳鋼或不銹鋼)；
3、 本系統不包括管道、閥門及流量計，需要時請注明；
4、 本設備法蘭按JB/T81-94, PN0.6制造；
5、 XLC180?XLC1080可做成鋼制池整體供貨，大于XLC1080時，可做成混凝土池或在現場焊接制成鋼制池；若需要非標流量的沉砂池，請?zhí)峁┩两▓D，可據用戶要求另行設計。

上海永鵬XLC型旋流沉砂機客戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?除砂設備 產品主要技術參數：流量、揚程、電機功率、材質或輸送介質名稱
2）、上海永鵬水泵網為您提供的"永鵬牌"XLC型旋流沉砂機產品主要樣本資料：產品圖、總裝圖、外形尺寸圖、性能參數表、外形尺寸表及技術標準等所有環保設備相關技術資料僅供輸送提升設備用戶作選型參考。
3）、工程設計、施工、安裝等實際應用及維護請以生產廠家上海永鵬SHYONP隨機提供的最新XLC型旋流沉砂機使用說明書為準，或來信來電技術咨詢、索取所需圖紙。
4）、請向我司免費索取解壓密碼后下載：XLC型旋流沉砂機使用說明書。
