SF型螺旋砂水分離器

設備用途

主要用于對沉砂池除砂設備排出的砂水混合物進行砂水分離，以利于運輸。

工作原理

利用螺旋旋轉的軸向推移，將砂逐漸推至出口處，掉入車中，完成砂 水分離過程。螺旋砂水分離器主要由驅動裝置、U形槽、螺旋體、水 箱、襯條等組成。

產品特點

1、 分離效率高達96?98%，可分離出粒徑大于0.2mm的顆粒；
2、 采用無軸螺旋輸送，無水中軸承，重量輕，維護方便；
3、 采用最新減速機，結構緊湊，運行平穩，安裝方便；
4、U型槽內襯柔性耐磨襯條，噪聲低，更換方便；
5、 整機安裝簡單，操作方便。

型號說明

技術參數

型號	SF260	SF320	SF360	SF420
尺寸
螺旋直徑	220	280	320	380
處理量	5?12	12 ?20	20 ?27	27 ?35
電機功率	0.37		0.75
轉速（r/min)	5		4.8

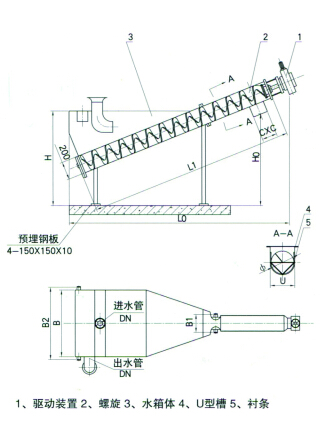

型號 尺寸\\	SF260	SF320	SF360	SF420
L	2800		3800
L0	3840	4380	5760	6150
L1	4000	4500	6000	6500
H	1600	1700	2150	2150
H0	1550	1750	2400	2550
B	1200	1260	1420	1720
\型號 尺寸\\	SF260	SF320	SF360	SF420
B1	310	370	410	470
B2	1250	1310	1470	1770
C	220	270	320	390
U	260	320	360	420
〇	220	280	320	380
DN	100	150	200	250

上海永鵬SF型螺旋砂水分離器客戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?除砂設備 產品主要技術參數：流量、揚程、電機功率、材質或輸送介質名稱
2）、上海永鵬水泵網為您提供的"永鵬牌"SF型螺旋砂水分離器產品主要樣本資料：產品圖、總裝圖、外形尺寸圖、性能參數表、外形尺寸表及技術標準等所有環保設備相關技術資料僅供輸送提升設備用戶作選型參考。
3）、工程設計、施工、安裝等實際應用及維護請以生產廠家上海永鵬SHYONP隨機提供的最新SF型螺旋砂水分離器使用說明書為準，或來信來電技術咨詢、索取所需圖紙。
4）、請向我司免費索取解壓密碼后下載：SF型螺旋砂水分離器SF型螺旋砂水分離器使用說明書。
