氣動螺旋插板閥

用途

螺旋插板閥是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的主要控制設備，廣泛使用在冶金、礦山、建材、糧食、化工等行業控制流量變化或迅速切斷。

特點

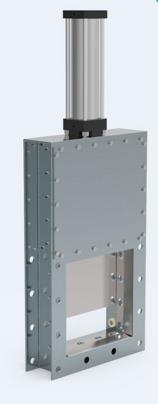

氣動螺旋插板閥又名氣動插板閥，就是在手動螺旋插板閥基礎上裝上一個氣動裝置，具有結構簡單、操縱靈活、重量輕、無卡阻、啟閉迅速，特別適用于各類固體物料和50mm左右塊狀、團狀物料的輸送及流量調節，安裝不受角度限制，操作方便，能隨時調整尺度。也可以根據客戶需要選擇其他驅動方式，比如：電動等

主要零件材料及連接尺寸

類別	A×A	B×B	C×C	H	L	n-d	重量
單向	200×200	256×256	296×296	820	100	8-Φ12	/
	250×250	306×306	346×346	930	100	8-Φ14	/
	300×300	356×356	396×396	1050	100	8-Φ14	/
	400×400	456×456	496×496	140	100	12-Φ14	/
	450×450	510×510	556×556	1450	120	12-Φ18	/
	500×500	560×560	606×606	1610	120	16-Φ18	/
雙向	600×600	660×660	706×706	1830	120	16-Φ18	/
	700×700	770×770	820×820	2130	140	20-Φ18	/
	800×800	870×870	920×920	2440	140	20-Φ18	/
	900×900	974×974	1030×1030	2660	160	27-Φ23	/
	1000×1000	10741074	1130×1130	2870	160	24-Φ23	/
說明	LMD-單向	I-手輪	距地面小于1.7米用手輪，大于1.7米用鏈輪
	LMS-雙向	Ⅱ-鏈輪	鏈條節數M=0.105X-113（X是絲桿中心離地面度度）

注：1、本閥可按用戶設計制造； 2、有關標準請參閱

上海永鵬閥門氣動螺旋插板閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的閘閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、上海永鵬閥門網為您提供的"永鵬牌"氣動螺旋插板閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供閘閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的氣動螺旋插板閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：氣動螺旋插板閥使用說明書
