氣動陶瓷雙閘板閥CK-62

產品概況

氣動耐磨陶瓷閘板閥又叫氣動陶瓷出料閥/陶瓷進料閥，氣動陶瓷出料閥采用結構陶瓷做密封件，耐沖刷、耐磨性好。撐開式雙閘板密封結構，閥門關閉時雙向密封；根據不同工況可設置吹掃口、灰渣漏斗，適用于干灰系統、渣漿等介質的輸送系統中；積灰少，無卡澀，維護簡單，使用壽命長。氣動執行器采用全封閉推桿式直缸驅動，性能可靠，輸出扭距大，可滿足在惡劣工況條件下工作。也可適用于礦山、造紙、化工等各類有磨損的干粉塵、水、蒸汽等介質。該閥專為氣力除灰系統設計，具有啟閉動作可靠、啟動負荷??；耐磨性強、阻力小、卡灰及結灰現象少；安裝檢修方便、使用壽命長、密封性能好等特點。獨特的設計理念在于閥門動作時閥板對閥座密封面產生自研磨，拋光作用，使它在惡劣工況的使用過程中能不斷提高耐磨性和密封性。

產品特點

1、 閥板、閥座流通均采用增韌結構陶瓷制造。
2、 閥門啟閉過程中，閥板自旋轉與閥座均勻吻合，磨損密封長久耐用。
3、 閘板自緊式密封，可實現低壓雙向密封，閥門啟閉過程無卡塞及積灰現象。

產品適用工況

適用于火力發電廠氣力除灰系統中，粉末或微小固體顆粒等高磨損介質的輸送。呂業的濃相輸送系統中進出料閥。

技術參數

1、 公稱壓力： 0.6MPa..2.5 MPa
2、 公稱通經： DN32—DN300
3、 適用溫度： -40°C +425°C
4、 連接形式： 法蘭

CK-62氣動雙閘板閥安裝、使用要點

1、安裝前應仔細閱讀本說明、并核對閥門型號、通徑及技術參數。
2、嚴禁裝上閥門后施焊法蘭，以免損壞閥門密封圈。管道自先預留的閥門安裝距離應適當，法蘭兩邊加墊片。
3、兩管道中心與閥門通徑中心應保持同軸，法蘭面應平整，不允許法蘭面有較大的偏斜，以保證閥門的夾緊和正常工作。擰緊螺栓應做到均勻?qū)ΨQ。

主要零部件材料

序號	名稱	材料	序號	名稱	材料
1	閥體	WCB	6	中閥體	WCB
2	閥座	結構陶瓷	7	填料	柔性石墨
3	閥板	WCB+結構陶瓷	8	填料壓蓋	WCB
4	閥板座	WCB	9	支柱	25#
5	螺母	25#	10	氣動裝置	成品件

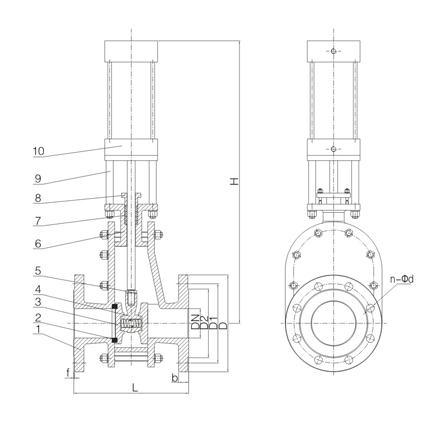

主要外形和連接尺寸

DN	PN(Mpa)	L	D	D1	C	H	n-d
50	1	215	160	125	16	510	4-Φ18
65		220	180	145	18	580	4-Φ18
80		260	195	160	20	610	8-Φ18
100		260	215	180	20	670	8-Φ18
125		310	245	210	22	780	8-Φ18
150		310	280	240	24	850	8-Φ23
175		310	310	270	26	950	8-Φ23
200		310	335	295	26	1050	8-Φ23
250		450	405	350	30	1190	12-Φ25
300		480	460	400	30	1350	12-Φ25

上海永鵬閥門氣動陶瓷雙閘板閥CK-62用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的閘閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、上海永鵬閥門網為您提供的"永鵬牌"氣動陶瓷雙閘板閥CK-62產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供閘閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的氣動陶瓷雙閘板閥CK-62使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：氣動陶瓷雙閘板閥CK-62使用說明書
