UJ41SM/H 美標柱塞閥

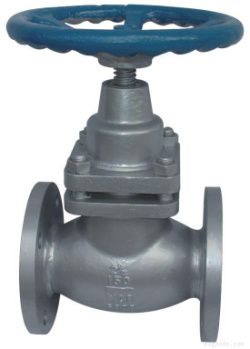

UJ41SM/H-150Lb-800Lb API美標柱塞閥結構圖

API美標柱塞閥全部采用美國國家標準（ANSI）及美國石油學會標準（API）的連接結構尺寸，內件采用國標（GB）尺寸。

主要結構尺寸

DN(mm) 尺寸	UJ41H(Y)-150Lb U41SM-150Lb
DN(mm) 尺寸	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"
L	108	117	127	140	165	203	216	241	292	356	406	405	622	698	787	914
H	170	190	210	250	270	300	340	380	420	450	540	640	740	850	970	1100
Do	100	100	120	140	160	180	200	240	270	310	340	400	520	640	760	900
D	89	98	108	117	127	152	178	190	229	254	279	343	406	483	533	597
D1	60.5	70	79.5	89	98.5	120.5	139.5	152.5	190.5	216	241.5	298.5	362	432	476	540
g	35	43	51	64	73	92	106	127	167	186	216	270	324	381	413	470
b	10	11	12	13	15	16	18	19	24	24	26	29	31	32	35	37
Z-Ød	4-15	4-15	4-15	4-15	4-15	4-19	4-19	4-19	8-19	8-22	8-22	8-22	12-25	12-25	12-29	16-29

DN(mm) 尺寸	UJ41H(Y)-300Lb U41SM-300Lb
DN(mm) 尺寸	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"
L	152	178	203	216	220	267	292	318	356	400	444	559	622	711	838	864
H	170	190	210	250	270	300	340	380	420	460	540	640	740	850	980	1100
Do	100	100	120	140	160	180	200	240	280	310	340	400	520	640	760	900
D	95	117	124	133	156	165	190	210	264	279	318	381	445	521	584	648
D1	66.5	82.5	89	98.5	114.5	127	149	168.5	200	235	270	330	387.5	451	514.5	571.5
g	35	43	51	64	73	92	105	127	157	186	216	270	324	381	413	470
b	15	16	18	19	21	23	26	29	32	35	37	42	48	51	54	58
Z-Ød	4-15	4-19	4-19	4-19	4-22	8-19	8-22	8-22	8-22	8-22	12-22	12-25	16-29	16-32	20-32	20-35

UJ41SM/H 美標柱塞閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/zsf.html">柱塞閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、UJ41SM/H 美標柱塞閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供柱塞閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的UJ41SM/H 美標柱塞閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：UJ41SM/H 美標柱塞閥使用說明書
