A37/A38/A43型雙聯彈簧式蒸汽安全閥

用途　

雙聯彈簧式蒸汽安全閥適用于工作溫度≤350℃的空氣、蒸汽、水等介質的設備和管路上，作為超壓保護裝置。雙聯彈簧式蒸汽安全閥是在一個Y型接頭上裝上兩個同樣規格的A47H、A48Y型安全閥組成，雙聯彈簧式蒸汽安全閥的公稱通徑是指Y型接頭進口通徑。

相應配對口徑

A37型公稱通徑DN(mm)	50	80		100		125		150
相應A47H型公稱通徑DN	32	65		80		100		125
A43型公稱通徑DN(mm)	50	80		100		125		150
相應A47H型公稱通徑DN	32	50		80		100		125
A38型公稱通徑DN(mm)	50		80		100		150
相應A48H型公稱通徑DN	32		50		65		100

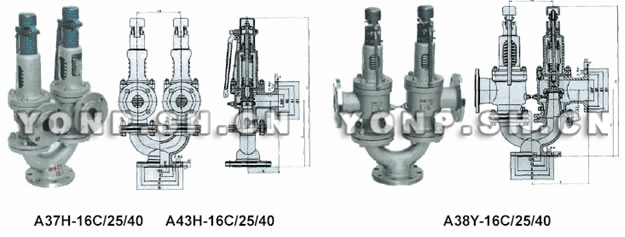

外形及連接尺寸

公稱通徑 DN(mm)	尺 寸 Dimensions(mm)
	L	L1	B	DN'	do
A 37 型
50	115	225	165	32	2×25
80	140	310	205	65	2×50
100	160	355	255	80	2×65
125	170	410	260	100	2×80
150	190	430	275	125	2×100

公稱通徑 DN(mm)	尺 寸 Dimensions(mm)
	L	L1	B	DN'	do
A 43 型
50	115	225	165	32	2×25
80	135	295	190	50	2×40
100	160	352	255	80	2×65
125	170	410	260	100	2×80
150	190	430	275	125	2×100

公稱通徑 DN(mm)	尺 寸 Dimensions(mm)
	L	L1	B	DN'	do
A 38 型
50	115	225	165	40	2×20
80	135	295	190	65	2×32
100	160	365	265	80	2×40
150	195	415	275	125	2×65

A37/A38/A43型雙聯彈簧式蒸汽安全閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/aqf.html">安全閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、永鵬牌"A37/A38/A43型雙聯彈簧式蒸汽安全閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供安全閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的A37/A38/A43型雙聯彈簧式蒸汽安全閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：A37/A38/A43型雙聯彈簧式蒸汽安全閥使用說明書
