V230Y2122型微壓自力式調節閥

產品概述：

V230Y2122型微壓自力式調節閥主要由控制閥，執行器和指揮器組成，是一種無需外加能源，利用被調介質自身壓力為動力源，進行自動調節壓力恒定的節能型產品，上海永鵬實業生產的微壓自力式調節閥控制的調節精度高，比一般自力式調壓高一倍左右，適合在控制精度要求較高的場合。（B）控制閥后壓力 （K）控制閥前壓力

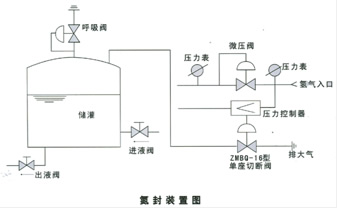

產品及安裝簡圖

主要零件材料：

閥 體：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12MoTi
閥 芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
閥 座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
閥 桿：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
膜 蓋：A3、1Cr18Ni9Ti
膜 片：丁腈橡膠、耐油橡膠、氟橡膠

主要技術參數：

公稱通徑DN(mm)	20			25	40		50	65	80	100
閥座直徑	6	15	20	25	32	40	50	65	80	100
額定流量系數Kv	3.2	5	8	11	20	32	50	80	100	160
壓力調節范圍Kpa	0.5～5.5、 5～10、 9～14、 13～19、18～24、24～28 27～33、 31～38、 36～44、 42～51、 49～58、 56～66
公稱壓力PN(Mpa)	1.0 1.6
被調介質溫度	≤80
調節精度（％）	±10
允許泄漏量	10-4×閥額定容量

主要外形尺寸

公稱通徑DN	20	25	32	40	50	65	80	100
A	395
H	680	690	710	720	735	797	837	1050
L	185	200	205	222	254	276	298	352
法蘭標準	GB：1.6、2.5、4.0Mpa ANSI：150、 JIS：10K

注：本表法蘭距離以PN16為依據

V230Y2122型微壓自力式調節閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/tjf.html">調節閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、V230Y2122型微壓自力式調節閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供調節閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的V230Y2122型微壓自力式調節閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：V230Y2122型微壓自力式調節閥使用說明書
