GIQ-B/AB氣動真空蝶閥

概述

GIQ-B/AB型系列高真空氣動蝶閥是用壓縮空氣為動力，通過氣動裝置改變氣路方向，控制執行氣缸來驅動蝶閥，接通或切斷真空管路中的氣流。適用的工作介質為空氣及非腐蝕性氣體。 注：GIQ-B/AB機構：可選配反饋信號裝置。

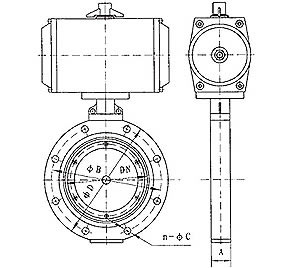

B型氣動真空蝶閥外形連接尺寸及性能參數

型號		GIQ -50B	GIQ -63B	GIQ -80B	GIQ -100B	GIQ -125B	GIQ -150B	GIQ -200B	GIQ -250B	GIQ -300B	GIQ -400B
技術性能
公稱通徑(DN)		50	63	80	100	125	150	200	250	300	400
連接尺寸	A	22	26	30		35		40	45	55	60
	ΦD	110	130	145	170	195	220	275	330	380	500
	ΦB	90	110	125	145	170	195	250	300	350	465
	n-ΦC	4-Φ9			4-Φ12		8-Φ12			8-Φ14	8-Φ18
適用范圍(Pa)		105～6.7x10-4
漏氣率（Pa.L/S)		6.7X10-4
電磁閥電壓（V/HZ）		220/50
氣源壓力（MPa）		0.4～0.6
法蘭標準		JB919
安裝位置		任意
介質溫度(℃)		丁腈橡膠-25 ~ +80，氟橡膠-30 ~ +150，
主要件材質	閥體、閥板	碳鋼（鍍鎳）或不銹鋼
	密封件	丁腈橡膠或氟橡膠

AB型氣動真空蝶閥外形連接尺寸及性能參數

型號		GIQ- 50AB	GIQ- 63AB	GIQ- 80AB	GIQ- 100AB	GIQ- 125AB	GIQ- 150AB	GIQ- 200AB	GIQ- 250AB	GIQ- 300AB	GIQ- 400AB
技術性能
公稱通徑(DN)		50	63	80	100	125	150	200	250	300	400
連接尺寸	A	26	32			35		45	50	55	60
	ΦD	110	130	145	165	200	225	285	335	425	510
	ΦB	90	110	125	145	175	200	260	310	395	480
	n-ΦC	4-Φ10.5		8-Φ9	8-Φ12 .5			12-Φ11		12-Φ14	16-Φ14
適用范圍(Pa)		105～6.7x10-4
漏氣率（Pa.L/S)		6.7X10-4
電磁閥電壓（V/HZ）		220/50
氣源壓力（MPa）		0.4～0.6
法蘭標準		GB6070.3-85
安裝位置		任意
介質溫度(℃)		丁腈橡膠-25 ~ +80，氟橡膠-30 ~ +150，
主要件材質	閥體、閥板	碳鋼（鍍鎳）或不銹鋼
	密封件	丁腈橡膠或氟橡膠

GIQ-B/AB氣動真空蝶閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的蝶閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、GIQ-B/AB氣動真空蝶閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供蝶閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的GIQ-B/AB氣動真空蝶閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
