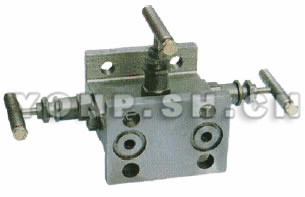

1151T型儀表針型三組閥

概述及結構原理

1151T型一體化三閥組，是差壓式變送器的組合件。通過閥組與各種類型的差壓變送器結為一體，使差壓變送器的連接簡化而牢固，并減少泄漏點。三閥組可配接：1151、3051、EJA、ST3000等系列差壓變送器。

結構原理
三閥組由閥體、二個截止閥及一個平衡閥組成。
差壓變送器投入運行時的操作程序：
首先，打開差壓變送器上兩個排污閥，而后打開平衡閥，再慢慢打開二個截止閥，將導壓管內的空氣或污物排除掉，關閉二個排污閥，再關閉平衡閥，變送器即可投入運行。
差壓變送器零點在線校驗操作程序：
先打開平衡閥，關閉二個截止閥，即可對變送器進行零點校驗。

主要技術指標

工作壓力：1.0-42.0MPa
工作溫度：≤570℃
與導壓管接口直接焊接

主要性能規范

型號 Type	公稱壓力（MPa） Nominal Pressure	試驗壓力PS（MPa）Test pressure			工作壓力 （MPa） Working Pressure	工作溫度(℃) Working Temperature	適用介質 Applicable medium
		殼體 Shell	密封 （液） Seal	密封 （氣） Seal
1151-40	4.0	6.0	4.4	0.6	4.0	P≤540℃	液化石油氣水、酸、 蒸汽、油品等 Petroleum gas Water,Asic,Steam, Oil etc.
1151-320P	32.0	48.0	35.2	0.6	32.0	C≤425℃

主要外型及連接尺寸

公稱直徑DN(mm)	尺 寸 Dimensions						重量(Kg) Weight
Nominal diameter	Do	D1	H	L	L1	d
3-6	60	97	220	87	54	3-6	2.2

訂貨須知

請注明使用溫度 閥體材質，如無特殊要求，按不銹鋼制作。

1151T型儀表針型三組閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/zxf.html">針型閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、1151T型儀表針型三組閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供針型閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的1151T型儀表針型三組閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：1151T型儀表針型三組閥使用說明書
