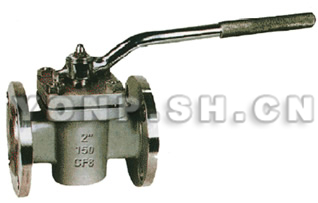

X41F美標手動旋塞閥

主要性能規范

型號	壓力級 （Lb）	試驗壓力PS(MPa)			適用介質	適用溫度（℃） 聚四氟乙烯
		殼體	密封（水）	低壓密封（氣）
X41F-150(Lb)C	150	3.0	2.2	0.5-0.7	水、蒸汽、油品等	≤150
	300	7.8	5.6
	600	15.3	11.2
X41F-150(Lb)P	150	3.0	2.2	0.5-0.7	硝酸類	≤150
	300	7.8	5.6
	600	15.3	11.2
X41F-150(Lb)R	150	3.0	2.2	0.5-0.7	硝酸類	≤150
	300	7.8	5.6
	600	15.3	11.2

主要執行標準

項目	設計	壓力－溫度基準	結構長度	法蘭連接尺寸	試驗與檢驗
標準	ANSI B16.34.AP1600	ANSI B 16.34	ANSI B 16.10	ANSI B 16.5	API598

主要尺寸

壓力	公稱通徑DN		尺寸
	(ln)	(mm)	D	D1	D2	L	H	do	b-f	z-Φd
150L b	1/2	15	89	60.5	35	108	110	150	12-2	4-Φ15
	3/4	20	98	70	43	117	115	150	12-2	4-Φ15
	1	25	108	79.5	51	127	115	180	12-2	4-Φ15
	11/4	32	117	89	64	140	135	270	13-2	4-Φ15
	11/2	40	127	98.5	73	165	140	280	15-2	4-Φ15
	2	50	152	120.5	92	178	150	300	16-2	4-Φ19
	21/2	65	178	139.5	105	190	165	350	18-2	4-Φ19
	3	80	190	152.5	127	203	180	400	19-2	4-Φ19
	4	100	229	190.5	157	229	380	-	24-2	4-Φ19
	5	125	254	216	186	254	460	-	25-2	8-Φ22
	6	150	279	241.5	216	267	520	-	27-2	8-Φ22
	8	200	343	298.5	270	292	580	-	30-2	8-Φ22

X41F美標手動旋塞閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/xsf.html">旋塞閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、X41F美標手動旋塞閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供旋塞閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的X41F美標手動旋塞閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
