H14W/H14X黃銅內螺紋旋啟式止回閥

H14W-16T黃銅螺紋旋啟式止回閥技術規范

型號：H14W-16T
公稱壓力：1.6MPa
工作介質：水
工作溫度：密封材料為銅：-20℃≤t≤150℃
密封材料為橡膠：0℃≤t≤90℃

H14W-16T黃銅螺紋旋啟式止回閥規格尺寸

DN	SIZE	L	H	D1	D	n-￠d
50	2	216	219	125	72	4-￠18
65	21/2	241	236	145	72	4-￠18
80	3	283	249	160	72	8-￠18
100	4	305	267	180	80	8-￠18
125	5	381	291	210	100	8-￠18
150	6	405	305	240	130	8-￠22

注：密封材料：黃銅

H14X-16T黃銅螺紋旋啟式止回閥技術規范

型號：H14X-16T
公稱壓力：1.6MPa
工作介質：水,油，氣
工作溫度：t≤100℃
管螺紋符合ISO228（DN12-DN50）/ISO7標準

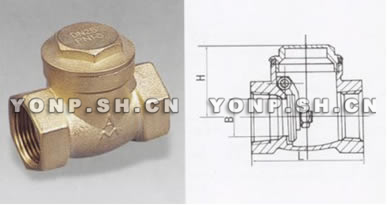

H14X-16T黃銅螺紋旋啟式止回閥規格尺寸

DN	SIZE	L	B	H
15	1/2	50	13	35
20	3/4	60	19	40
25	1	74	25	47.5
32	11/4	84	30	53
40	11/2	94	36	60
50	2	114	46	70
65	21/2	146	65	86
80	3	165	80	102
100	4	192	100	122

注：密封材料：丁腈橡膠

H14W/H14X黃銅內螺紋旋啟式止回閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/zhf.html">止回閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、H14W/H14X黃銅內螺紋旋啟式止回閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供止回閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的H14W/H14X黃銅內螺紋旋啟式止回閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
