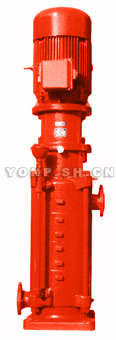

XBD-L型立式單級多級單吸消防離心泵

XBD-L型立式單級（多級）單吸消防離心泵，簡稱：XBD-L消防泵。XBD-L型消防離心泵分單吸單級和單吸多級分段式二種，供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。主要用于消防系統增壓送水，也可應用于廠礦給排水。輸送液體的流量范圍為5~80L/S，壓力范圍為0.2~2.25Mpa，配套功率范圍為1.5~200KW，口徑范圍為ф50~ф250mm。

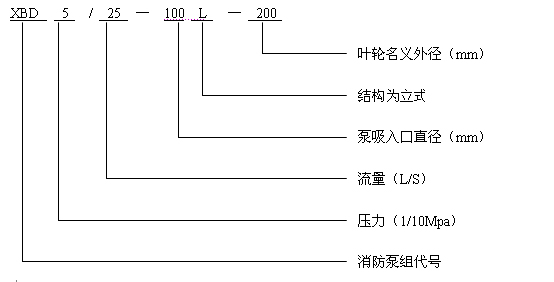

型號說明

主要特點

1、 泵結構緊湊、體積小、外形美觀、其立式結構決定安裝占地面積小，其重心重合泵腳中心，因而增強了泵的運行穩定性和使用壽命。
2、 泵吸入口和吐出口均水平方向，簡化了管路的連接。
3、 多級式可根據需要，吸入口和吐出口可安裝成同方向或90°、180°、270°幾個不同方向以滿足不同的連接場合。（多級式詳見多級式專用說明書）
4、 泵壓力可根據需要增減水泵級數并切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其他泵類所不具有的。
5、 泵轉子具有較小的繞度，運行平穩、振動小、噪音低、使用壽命長。 。

產品用途

XBD-L型消防泵主要用于消防系統管道增壓送水。也可適用于工業和城市給排水，高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓空調制冷系統送水及設備配套等場合。

結構說明

XBD-L消防泵由電機和泵兩部分組成，泵和電機同軸，泵結構包括泵體、葉輪、泵蓋、機械密封等部件組成。泵進、出口在同一水平軸線上，且口徑規格相同，裝卸極為方便，占地面積小。泵設有安裝底座，便于安裝，增加泵運行穩定性。泵密封采用機械密封，具有密封可靠，無泄漏的特點。泵的軸向力由葉輪設平衡環來進行平衡。泵的進出口法蘭按1.6Mpa壓力設計，管路配套方便。
由電機和泵兩部分組成。泵定子部分由進水段、中段、導葉、出水段、填料函體等零件組成。為防止定子磨損，定子上裝有密封環、平衡套等，磨損后可用備件更換。轉子部分由軸、中輪、平衡鼓等組成。轉子下端為水潤滑軸承，上部為角接觸球軸承，泵的軸向力絕大部分由平衡鼓來承擔，其余小部分殘余軸下向力由角接觸球軸承來承受。進水段、中段和出水段的結合面用紙墊通過拉緊達到密封，用戶可根據需要選擇。
泵旋轉方向從驅動端向下看為逆時針轉動。

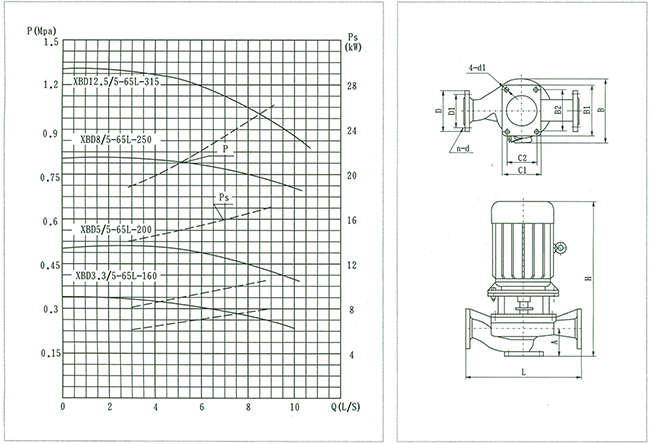

XBD***/5-65L-***消防泵技術數據

型號	流量 Q （L/S）	壓力 P （Mpa）	轉速 n （r/min）	配用功率N （KW）	效率 η （%）	必需汽蝕余量r （m）	重量 （kg）
XBD3.2/5-65L-160	5	0.32	2900	4	63	2.5	75
XBD5/5-65L-200	5	0.5	2900	7.5	58	2.5	107
XBD8/5-65L-250	5	0.8	2900	15	50	2.5	180
XBD12.5/5-65L-315	5	1.25	2900	30	40	2.5	320

泵型號	外型尺寸及安裝尺寸									進出口法蘭尺寸			隔振器（墊）
	L	B	H	C1	B1	A	C2	B2	4-d1	D	D1	n-d	規格
XBD3.2/5-65L-160	380	305	570	140	200	100	100	160	4-ф18	ф185	ф145	4-ф18	SD61-0.5
XBD5/5-65L-200	400	350	635	140	200	105	100	160	4-ф18	ф185	ф145	4-ф18	SD61-0.5
XBD8/5-65L-250	460	435	785	160	220	110	120	180	4-ф18	ф185	ф145	4-ф18	JGD2-3
XBD12.5/5-65L-315	550	510	920	190	280	110	150	240	4-ф18	ф185	ф145	4-ф18	JGD2-3

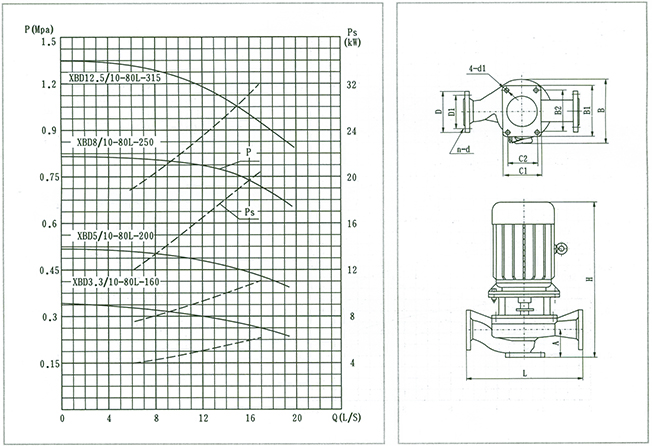

XBD***/10-80L-***消防泵技術數據

型號	流量 Q （L/S）	壓力 P （Mpa）	轉速 n （r/min）	配用功率N （KW）	效率 η （%）	必需汽蝕余量r （m）	重量 （kg）
XBD3.2/10-80L-160	10	0.32	2900	7.5	69	3	105
XBD5/10-80L-200	10	0.5	2900	15	65	3	175
XBD8/10-80L-250	10	0.8	2900	22	57	3	240
XBD12.5/10-80L-315	10	1.25	2900	37	54	3	355

泵型號	外型尺寸及安裝尺寸									進出口法蘭尺寸			隔振器（墊）
	L	B	H	C1	B1	A	C2	B2	4-d1	D	D1	n-d	規格
XBD3.2/10-80L-160	400	360	660	140	200	125	100	160	4-ф18	ф200	ф160	8-ф18	SD61-0.5
XBD5/10-80L-200	450	430	795	140	200	125	100	160	4-ф18	ф200	ф160	8-ф18	SD2-3
XBD8/10-80L-250	500	465	870	160	220	130	120	180	4-ф18	ф200	ф160	8-ф18	JGD2-3
XBD12.5/10-80L-315	580	530	1000	190	280	130	150	240	4-ф18	ф200	ф160	8-ф18	JGD2-3

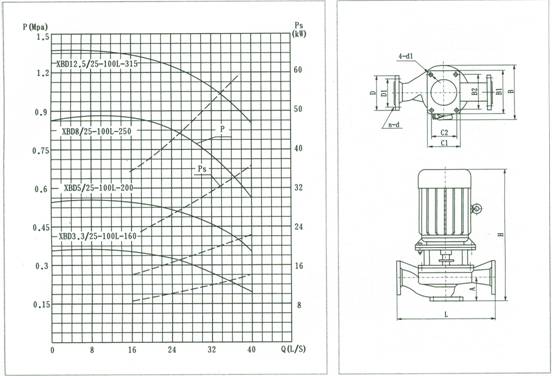

XBD***/25-100L-***消防泵技術數據

型號	流量 Q （L/S）	壓力 P （Mpa）	轉速 n （r/min）	配用功率N （KW）	效率 η （%）	必需汽蝕余量r （m）	重量 （kg）
XBD3.2/25-100L-160	25	0.32	2900	15	74	4.5	191
XBD5/25-100L-200	25	0.5	2900	22	72	4	245
XBD8/25-100L-250	25	0.8	2900	37	67	4	345
XBD12.5/25-100L-315	25	1.25	2900	75	33	4	689

泵型號	外型尺寸及安裝尺寸									進出口法蘭尺寸			隔振器（墊）
	L	B	H	C1	B1	A	C2	B2	4-d1	D	D1	n-d	規格
XBD3.2/25-100L-160	500	430	835	160	220	160	120	180	4-ф18	ф220	ф180	8-ф18	JGD2-3
XBD5/25-100L-200	500	475	880	160	220	140	120	180	4-ф18	ф220	ф180	8-ф18	JGD2-3
XBD8/25-100L-250	500	520	115	190	280	155	150	240	4-ф18	ф220	ф180	8-ф18	JGD3-2
XBD12.5/25-100L-315	630	700	1235	250	300	165	210	260	4-ф18	ф220	ф180	8-ф18	JGD3-2

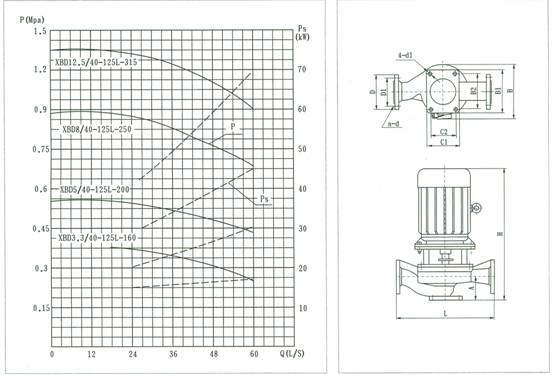

XBD***/40-125L-***消防泵技術數據

型號	流量 Q （L/S）	壓力 P （Mpa）	轉速 n （r/min）	配用功率N （KW）	效率 η （%）	必需汽蝕余量r （m）	重量 （kg）
XBD3.2/40-125L-160	40	0.32	2900	22	76	4	265
XBD5/40-125L-200	40	0.5	2900	37	75	5.5	395
XBD8/40-125L-250	40	0.8	2900	55	73	5	580
XBD12.5/40-125L-315	40	1.25	2900	90	70	5	790

泵型號	外型尺寸及安裝尺寸									進出口法蘭尺寸			隔振器（墊）
	L	B	H	C1	B1	A	C2	B2	4-d1	D	D1	n-d	規格
XBD3.2/40-125L-160	520	460	920	190	280	175	150	240	4-ф22	ф250	ф210	8-ф18	JGD2-3
XBD5/40-125L-200	570	510	1040	250	300	175	210	260	4-ф22	ф250	ф210	8-ф18	JGD3-2
XBD8/40-125L-250	600	660	1180	270	320	170	230	280	4-ф22	ф250	ф210	8-ф18	JGD3-2
XBD12.5/40-125L-315	640	685	1350	300	350	180	230	280	4-ф22	ф250	ф210	8-ф18	JGD3-2

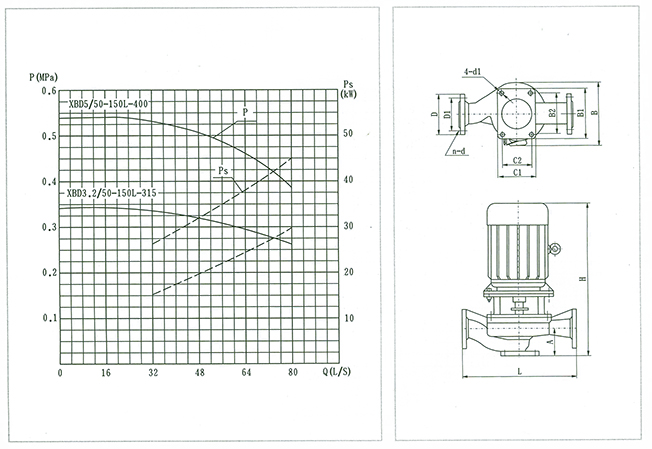

XBD***/50-150L-***消防泵技術數據

型號	流量 Q （L/S）	壓力 P （Mpa）	轉速 n （r/min）	配用功率N （KW）	效率 η （%）	必需汽蝕余量r （m）	重量 （kg）
XBD3.2/50-150L-315	50	0.32	1480	30	76	3.5	410
XBD5/50-150L-400	50	0.5	1480	45	73	3.5	490

泵型號

外型尺寸及安裝尺寸

進出口法蘭尺寸

隔振器（墊）

L

B

H

C1

B1

A

C2

B2

4-d1

D

D1

n-d

規格

XBD3.2/50-150L-315

800

530

1075

250

300

205

210

260

4-ф22

ф285

ф240

8-ф22

JGD3-3

XBD5/50-150L-400

820

595

1120

300

350

210

230

280

4-ф22

ф285

ф240

8-ф22

JGD3-3

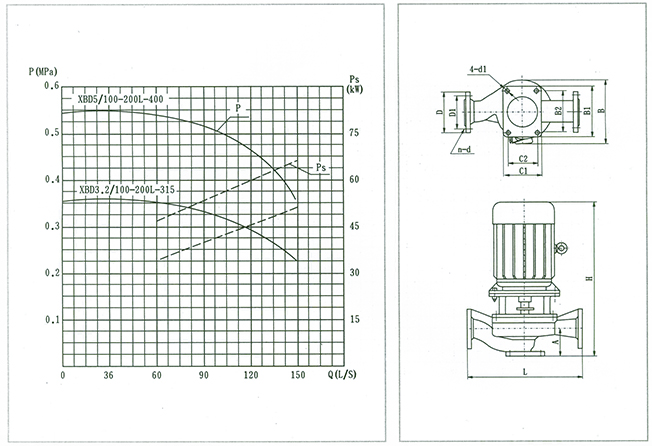

XBD***/100-200L-***消防泵技術數據

型號	流量 Q （L/S）	壓力 P （Mpa）	轉速 n （r/min）	配用功率N （KW）	效率 η （%）	必需汽蝕余量r （m）	重量 （kg）
XBD3.2/100-200L-315	100	0.32	1480	55	78	3.5	417
XBD5/100-200L-400	100	0.5	1480	75	77	3.5	498

泵型號

外型尺寸及安裝尺寸

進出口法蘭尺寸

隔振器（墊）

L

B

H

C1

B1

A

C2

B2

4-d1

D

D1

n-d

規格

XBD3.2/100-200L-315

800

530

1075

270

320

210

230

280

4-ф22

ф340

ф295

12-ф22

JGD3-3

XBD5/100-200L-400

820

595

1120

290

360

225

230

280

4-ф22

ф340

ф295

12-ф22

JGD3-3

產品主要材料

名 稱	材料		標? 準
泵 體	鑄鐵	HT200	GB9439-88
	球鐵	QT400-18	GB1348-88
中 段	鑄鐵	HT200	GB9439-88
	球鐵	QT400-18	GB1348-88
葉 輪	銅合金（球鐵）	ZcuSn10Zn2	GB1176-88
軸	不銹鋼（鋼）	2Cr13	GB3077-88
軸 封	填料	柔性石墨
	機械密封	橡膠波紋管	博格曼DIN24960

上海永鵬水泵XBD-L型立式單級（多級）單吸消防離心泵客戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的消防泵產品主要技術參數：流量、揚程、電機功率、材質或輸送介質名稱（根據水泵選型表）
2）、上海永鵬水泵網為您提供的"永鵬牌"XBD-L型立式單級（多級）單吸消防離心泵產品主要樣本資料：產品圖、總裝圖、外形尺寸圖、性能參數表、外形尺寸表及技術標準等所有水泵相關技術資料僅供消防泵用戶作選型參考。
3）、工程設計、施工、安裝等實際應用及維護請以生產廠家上海永鵬SHYONP隨機提供的最新XBD-L型立式單級（多級）單吸消防離心泵使用說明書為準，或來信來電技術咨詢、索取所需圖紙。
4）、請向我司免費索取解壓密碼后下載：XBD-L型立式單級（多級）單吸消防離心泵使用說明書。
