2L蒸汽高溫先導式電磁閥

產品規格

型號 2L
接管口徑 10 15 20 25 35 40 50
適用介質 蒸汽、水、空氣
動作方式 引導式（先導式）
型式 常閉式
流量孔徑mm 17 22 30 50
CV值 4.8 12 20 48
接管口徑G 3/8〞 1/2〞 3/4〞 1〞 11/4〞 11/2〞 2〞
使用流體粘度 20CST以下
使用壓力Kg/cm2 蒸汽、水、空氣：0.5∽15 蒸汽、水、空氣：1∽15
最大耐壓力Kg/cm2 20
工作溫度℃ -5∽180（US工作溫度-5∽200℃）
使用電壓范圍 ±10%
本體材質 黃銅和不銹鋼兩種，不銹鋼在型號后加“J”
油封材質 聚四氟乙烯 PTFE
外形尺寸L×H 82×146 82×146 82×146 91×162 112×185 112×185 165×225

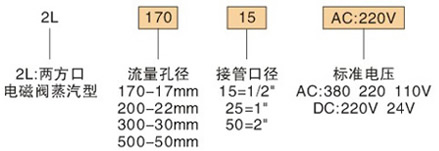

訂貨代碼

備注：其它電壓請直接和上海永鵬泵閥有限公司技術部接洽。需要不銹鋼體，請在訂貨時提出，型號后面加J，如：2L-170-20-J

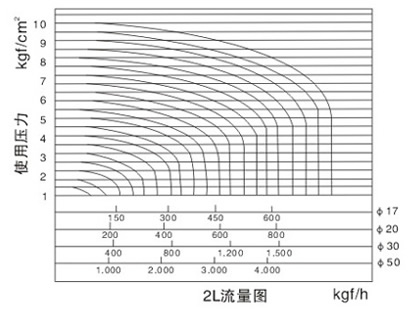

流量曲線表

2L170-15 2L200-25 2L300-25 2L500-50 2L170-20 2L300-40 飽和水蒸氣

2L蒸汽高溫先導式電磁閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/dcf.html">電磁閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、2L蒸汽高溫先導式電磁閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供電磁閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的2L蒸汽高溫先導式電磁閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：2L蒸汽高溫先導式電磁閥使用說明書
