GA49H脈沖式微啟式安全閥

用途及結構簡述　

GA49H-40脈沖式安全閥主要用于電站鍋爐、壓力容器、減溫減壓裝置等設備，防止壓力超過允許最高壓力值，保證設備安全運行。GA49H-40脈沖式安全閥主要結構特點有：1、通過杠桿和重錘來平穩閥瓣的壓力，使閥門保證密封，移動重錘的位置和改變重錘的重量來達到要求的起跳壓力。2、密封面用鐵基鉻鎳不銹鋼堆焊而成，閥瓣經熱處理，提高了耐磨性和抗沖蝕性。3、閥門上部帶有開啟和關閉的電磁鐵，機械和電器動作互不干擾。

主要技術參數

工 作 溫 度 Working temperature	≤420℃
適 用 介 質 Suitable medium	空氣 、蒸汽Air, gas etc

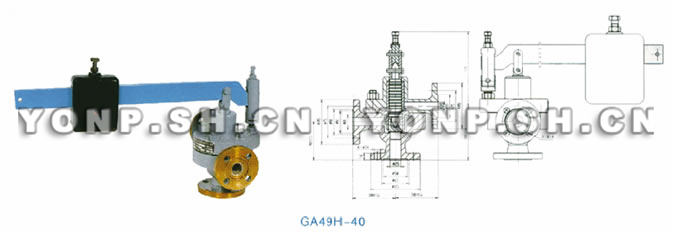

外形及連接尺寸

公稱通徑DN(mm) Nominal diameter	尺 寸 Dimension(mm)
	D	D1	D2	D3	Z-Фd	H1	H2	L	L1	Lo
25	115	85	65	58	4-14	90	125	100	100	670

安裝說明

1、脈沖式安全閥應與A49H-4型主安全閥等配套使用。
2、脈沖安全閥安裝時應嚴格垂直，杠桿應保持水平，與導向叉兩側面間隙必須均勻。
3、脈沖安全閥安裝之前，應將管路沖洗干凈。
4、脈沖安全閥引出管與主安全閥的入口管之間應保持一段較長的距離，電接點壓力表和主安全閥入口管之間的距離，不得小于5倍主安全閥入口管徑，以免主安全閥動作時，因排汽影響電接點壓力表和脈沖安全閥工作的正確性。

GA49H脈沖式微啟式安全閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/aqf.html">安全閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、GA49H脈沖式微啟式安全閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供安全閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的GA49H脈沖式微啟式安全閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：GA49H脈沖式微啟式安全閥使用說明書
