V230W01/02型自力式溫度調節閥

別名：ZZWPE自力式溫度調節閥，自立式溫度控制閥

產品概述：

V230W01/02型自力式溫度調節閥主要由控制閥及溫控器組成，是一種無需外來能源而依靠被控介質自身的溫度變化進行自動調節的節能產品。主要適用于非腐蝕性氣體、蒸汽、熱水、油等介質的各種換熱器中的溫度自控制，廣泛應用在城市供熱、供暖系統及石化、印染、制藥、鍋爐等工業部門。上海永鵬實業生產的自力式溫度調節閥主要參數有公稱壓力PN16、40，公稱通徑20-200mm，溫度調節范圍從0-250℃，多種多樣的品種供選擇

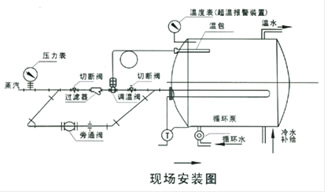

產品及安裝簡圖

舉例如下

自力式溫度調節閥可用于各種場合的加熱或冷卻，舉例如下：A、B、C

1.自力式溫度調節閥　2.工藝過程設備（或房間）　　3.蒸汽凝水器　　4.過濾器

主要零件材料：

閥　　　體：ZG230-450、ZGCr18Ni12MoTi、ZG1Cr18Ni9Ti
閥　　　座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
閥　　　芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
波紋管套?。?Cr18Ni9Ti、Cr18Ni12Mo2Ti
平衡波紋管：H62、1Cr18Ni9Ti
溫　　　包：H62、1Cr18Ni9Ti
毛　細　管：H62、1Cr18Ni9Ti
接　　　頭：H62、1Cr18Ni9Ti

主要技術參數：

公稱通徑DN(mm)		20	25	32	40	50	65	80	100	125	150	200
公稱壓力PN(MPa)		1.6 、4.0
額定流量	單 座	7	11	20	30	48	75	120	190	300	480	760
系數	雙 座		12	22	33	53	83	132	209	330	528	836
Kv	套 筒		11	20	30	48	75	120	190	300	480	760
允許最大壓差(MPa)		1.6							1.5		0.5
溫度調節范圍（℃）		-20∽50、20∽90、40∽110、50∽120、60∽130、特殊設定溫度110∽180、180∽250
調節精度()		±5
允許超載值		分別為上述溫度調節范圍上限加50
使用環境溫度（℃）		－40∽＋80
允許泄漏量	硬密封(l/h)	雙座、套筒：5×10-3×閥額定容量（Ⅱ級）、單座：10-4×閥額定容量（Ⅳ級）
	軟密封（ml/min）	0.15	0.15	0.30	0.30	0.45	0.60	0.90	1.70	4.0	4.0	6.75

主要外形尺寸（見圖二）：

公 稱 通 徑 (DN)	20	25	32	40	50	65	80	100	125	150	200
法 蘭 距 離 (L)	185	200	205	222	254	276	298	352	410	451	600
總 高 度 (H)	190	200	240	260	270	330	340	350	440	446	450
溫包插入深度 (T)	430								500
溫包外露高度 (h)	250
溫包直徑 （D）	25、(保護套外徑28)
溫 包 接 頭	G1〃、 G11/4〃
毛 細 管 長 度	3000、5000、8000、15000（可根據用戶要求提供）
法 蘭 標 準	GB：PN1.6、2.5、4.0Mpa ANSI：150、300Lb JIS：10K、20K

注：本表法蘭距離以PN16為依據

V230W01/02型自力式溫度調節閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/tjf.html">調節閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、V230W01/02型自力式溫度調節閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供調節閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的V230W01/02型自力式溫度調節閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：V230W01/02型自力式溫度調節閥使用說明書
