三通鈦球閥
三通鈦球閥
產品特點
三通鈦球閥可分為L形和T形，L形（Q44F）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形（Q45F）三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通鈦球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。
上海永鵬閥門生產的三通鈦球閥能否抵抗工作環境介質的腐蝕，關鍵在于其表面的“鈍性氧化薄膜”在腐蝕介質中的化學穩定性。對于中性，氧化性，弱還原性介質環境“鈍性氧化薄膜”本身就有著很好的穩定性。

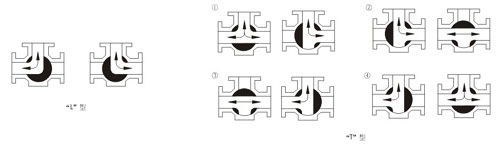

三通鈦球閥 示意圖
規格參數
壓力等級： PN1.6-4.0Mpa Class150-300Lb
公稱通徑： DN15-DN300 1/2"-12"
驅動方式： 手柄、蝸輪蝸桿、氣動、液動、電動
相對應的三通鈦球閥型號：Q44F-16Ti、Q44F-25Ti、Q44F-40Ti、Q45F-16Ti、Q45F-25Ti、Q45F-40Ti、Q344F- 16Ti、Q344F-25Ti、Q344F-40Ti、Q345F-16Ti、Q345F-25Ti、Q345F-40Ti、Q644F-16Ti、 Q64F-25Ti、Q644F-40Ti、Q645F-16Ti、Q645F-25Ti、Q645F-40Ti、Q944F-16Ti、Q944F- 25Ti、Q944F-40Ti、Q945F-16Ti、Q945F-25Ti、Q945F-40Ti、Q44F-150LB(Ti)、Q44F- 300LB(Ti)、Q345F-150LB(Ti)、Q645F-150LB(Ti)、Q945F-150LB(Ti)
適用介質： 氧化性腐蝕介質。
技術規范
設計標準：GB/T12237、ASME B16.34
結構長度：GB/T12221、、ASME B16.10
連接法蘭：HG、GB、JB、API、ANSI、ISO、BS、DIN、NF、JIS
試驗標準：JB/T9092、GB/T13927、API598
主體材料
閥體、閥蓋：TA1、TA2、TA10、Gr2、Gr3
球體：TA1、TA2、TA10、Gr2、Gr3
閥桿：TA1、TA2、TA10、TC4、Gr2、Gr3、Gr5
密封圈：PTFE、RPTFE、PPL、PEEK.......
三通鈦球閥用戶訂購提示：
1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/tfm.html">鈦閥門產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、三通鈦球閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供鈦閥門用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的三通鈦球閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：三通鈦球閥使用說明書
