RSV水用電磁閥

舉例

欲訂購流量孔徑為25mm，接管口徑為PT3/4，標準電壓為AC110V的二口二位置動型RSV系列電磁閥。其正確的訂購碼為：RSV250-20-AC110V。欲訂購流量孔徑為13mm，接管口徑為PT3/8，標準電壓為DC24V的二口二位直動型RSV系列電磁閥。其正確的訂購碼為：RSV130-10-DC24V。 適用介質：水、氣、油

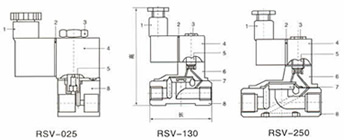

主要結構

序號	名稱	序號	名稱
1	端子	2	端子墊片
3	螺母	4	線圈組合
5	可動鐵組合	6	本體蓋板
7	膜片組合	8	本體

主要零件材質及訂購碼

項目	零件碼	RSV025	RSV130		RSV250
本體	b	黃銅
本體蓋板	bc	-		黃銅
端子	C	PM
端子墊片	cg	NBR
可動鐵組	aa	純鐵(附銅管)
膜片	d	NBR
螺帽	n	銅(鍍鋅處理)
線圈	co	銅線外包塑膠

主要規格參數

型號	RSV025-06	RSV025-08	RSV130-10	RSV130-15	RSV250-20	RSV250-25
工作介質	空氣、水、油
動作方式	直動式		先導式
型式	常閉式
流量孔徑mm	2.5		13		25
CV值	0.23		6.2		23
接管口徑	PT1/8	PT1/4	PT3/8	PT1/2	PT3/4	PT1
使用流體粘滯度	20CST以下
使用壓力Kgf/cm2	空氣、水、油；0.5∽8
最大耐壓力Kgf/cm2	16		10
工作溫度℃	-10∽80
使用電壓范圍	-15%∽+10%
保護等級	IP65
耗電量	AC380V:5.0VA AC220V:4.5VA AC110V:4.5VA AC24V:5.0VA DC12V:6.0W DC24V:6.0W
絕緣性	F級
本體材質	銅（鍍鎳處理）		黃銅
油封材質	VITON		NBR
最短勵磁時間sec	0.005
外形尺寸：長×高	30×76		72×103		102×120

RSV水用電磁閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/dcf.html">電磁閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、RSV水用電磁閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供電磁閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的RSV水用電磁閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：RSV水用電磁閥使用說明書
