CS19W/ST/BNF圓盤式儀表不銹鋼疏水閥

結構特點

1、帶蒸汽或空氣保溫裝置，不受環境溫度影晌，減少動作頻率，延長壽命。
2、備有過濾器自排污。
3、該閥動作靈敏可靠，排水量大。

工作原理

本疏水閥是利月熱動力學特性，當凝結水排流較低時會發生第二次蒸發。井在粘度、密封等方面與蒸汽方面存在差異驅動啟閥件。

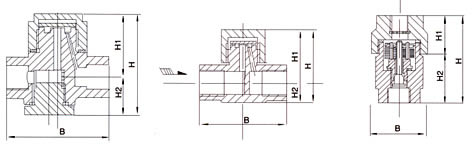

主要外形尺寸與連接尺寸

產品型號	口徑 (DN)	連接方式	最高允許溫度℃	閥體材質	外形尺寸
CS19W-16P	6	螺紋	250℃	0Cr18Ni9	50	48	30	18
CS19W-16P	8	螺紋	250℃	0Cr18Ni9	50	48	30	18
CS19W-16P	10	螺紋	250℃	0Cr18Ni9	52	58	35	23
SLZ熱動力型	6	螺紋	250℃	0Cr18Ni9	40	33	24	9
SLZ熱動型	8	螺紋	250℃	0Cr18Ni9	40	33	24	9
SLZ熱動型	10	螺紋	250℃	0Cr18Ni9	52	37	26	11

產品型號	口徑（DN）	B	H	H1	H2
ST-16C可調恒溫式	15	62	162	95	67
	20	68	162	95	67
	25	75	168	93	75
	32	80	175	100	80

型號		BNF1			BNF2
連接方式		ZG1/2"	ZG3/4"	ZG1"		ZG1/2"	ZG3/4"	ZG1"
通徑		15	20	25		15	20	25
外形尺寸	L	100	105	105		100	105	105
	W	63	63	63		63	63	63
重量（Kg）		0.8	0.9	0.9		0.8	0.9	0.9

上海永鵬閥門CS19W/ST/BNF圓盤式儀表不銹鋼疏水閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/ssf.html">疏水閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、上海永鵬閥門網為您提供的"永鵬牌"CS19W/ST/BNF圓盤式儀表不銹鋼疏水閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供疏水閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的CS19W/ST/BNF圓盤式儀表不銹鋼疏水閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：CS19W/ST/BNF圓盤式儀表不銹鋼疏水閥使用說明書
