ZKM煤氣燃?xì)獍踩y

特點　

空氣煤氣安全閥是一種重錘自力式切斷閥，它可以根據系統中空氣或煤氣壓力的降低，對煤氣管道實現快速切斷，防止回火，保證系統的安全。其結構簡單、操作方便、安全可靠。主要應用于石化、冶金、輕工等加熱燃?xì)夤艿乐小?br /> 型 號 ZKM-10
規 格 DN100、150、200

主要技術參數

公稱通徑  mm		100,150,200
公稱壓力MPa		1.0
溫度范圍℃		-20~+60
工作壓力 Pa	煤氣	1500±100
	空氣	1200 ±100
切斷壓力   Pa		400~800
法蘭尺寸		按JB78-59
法蘭型式		法蘭密封面型式按 JB77-59光滑式

性能指標

密封性	氣 室	應能承受10KPa氣壓，不得有漏氣現象。
	連接處
允許泄漏量		15個氣泡/min

主要零部件材料

零件名稱	材料
閥體	QT400-18
上、下膜蓋	HT200
滑閥	H62
襯套	H62

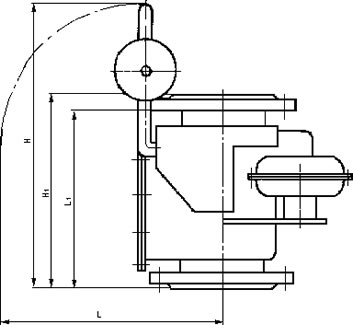

外形尺寸

公稱通徑	L	L1	H	H1
100	369	250	492	300
150	395	300	540	350
200	419	356	604	441

ZKM煤氣燃?xì)獍踩y用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/aqf.html">安全閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、ZKM煤氣燃?xì)獍踩y產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供安全閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的ZKM煤氣燃?xì)獍踩y使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：ZKM煤氣燃?xì)獍踩y使用說明書
