AW氣動執行器

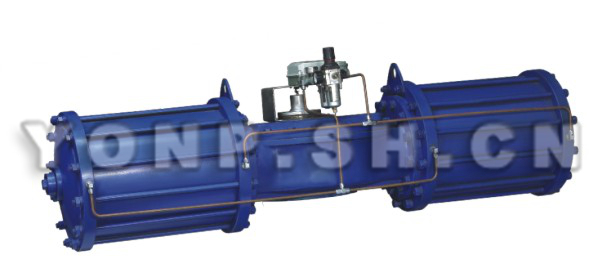

AW/AW-S氣動執行器氣動裝置適用與90℃回轉(1/4轉)的閥門。如球閥、碟閥、旋塞閥等。本產品設計制造采用JIS標準，與閥門倆界部采用國際標準ISO5211.AW/AW-S氣動執行器驅動裝置批量生產、性能優良、質量穩定

標準參數：

基本設計	氣動雙氣缸雙活塞拔叉式傳動機構； 型號AWxx=雙作用式； 型號AWxxS=單作用式(彈簧復位)。
回轉角度	雙作用式=90°； 單作用式=90°； 從兩端可調節角度-5O°+5O°。
工作環境溫度	-20°C—90°C。
氣源壓力	0.4－0.7Mpa(最大1.0Mpa )。

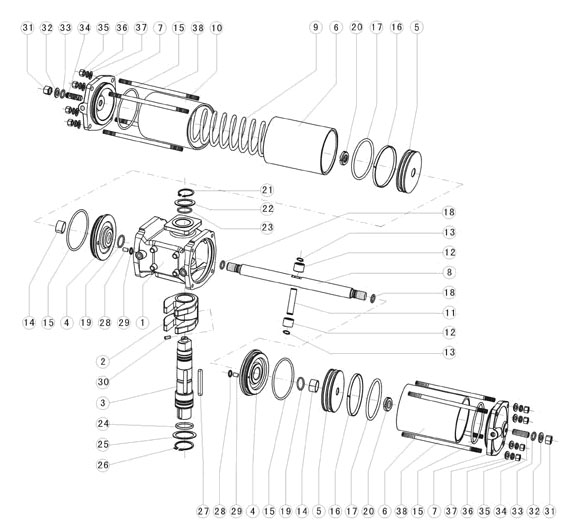

零部件配表:

序號	名稱	數量	序號	名稱	數量	序號	名稱	數量	序號	名稱	數量
1	箱體	1	11	銷軸	1	21	彈性擋圈	1	31	鎖緊螺母	2
2	拔叉	1	12	滾套	2	22	減磨墊圈	1	32	平墊圈	2
3	轉軸	1	13	彈性擋圈	2	23	O型圈	1	33	O型圈	2
4	隔板	2	14	無油軸承	2	24	O型圈	1	34	調節螺釘	2
5	活塞	2	15	O型圈	2	25	減磨墊圈	1	35	螺母	8
6	缸體	2/3	16	導向環	2	26	彈性擋圈	1	36	彈性墊圈	8
7	缸蓋	2	17	O型圈	2	27	平鍵	1	37	平墊圈	8
8	活塞桿	1	18	O型圈	2	28	O型圈	2	38	雙頭螺栓	8,
9	彈簧	1/2/4	19	O型圈	2	29	定位銷	2	39
10	彈簧缸	1	20	鎖緊螺母	2	30	緊定螺釘	1	40

AW雙作用式輸出扭矩

單位 N.m

型號規格	氣源壓力( Mpa )
	0.3	0.4	0.5	0.6	0.7
AW13	515	620	770	930	1080
AW17	950	1270	1590	1910	2230
AW20	2150	2870	3580	4300	5020
AW25	3360	4480	5600	6720	7850
Aw28	5150	6860	8580	10300	12020
AW35	10120	13500	16870	20250	23620
AW40	13220	17630	22040	26450	30860
AW50	22460	29950	37440	44930	52420
AW60	47300	63070	78840	94610	110380

AWS單作用式輸出扭矩

單位 N.m

型號規格	彈簧扭矩		氣源壓力( Mpa )
			0.4		0.5		0.6
	最小	最大	最小	最大	最小	最大	最小	最大
AW13S	230	430	185	340	340	545	490	700
AW17S	330	670	600	930	920	1290	1230	1573
AW20S	1190	1980	880	1670	1600	2390	2320	3110
AW25S	1600	2510	1970	2280	3090	4000	4210	5120
Aw28S	2900	5610	2250	3960	2970	5685	4680	7400
AW35S	5520	10740	2760	7970	6130	11340	9510	14720
AW40S	8770	1614	3480	8860	5900	13260	10300	17670
AW50S	13110	27490	6370	20750	14840	29220	23310	37700

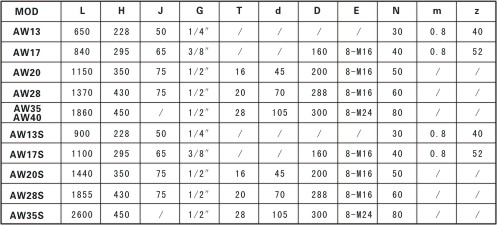

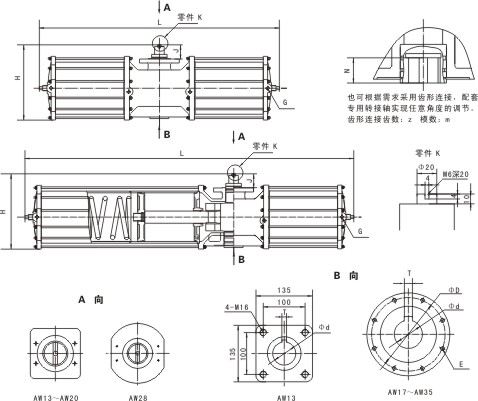

AW/AW-S氣動執行器外形尺寸
