Q671F超短型氣動球閥

產品特點

超短型氣動球閥采用智能控制與定位,與電氣閥門定位器配套,輸入4-20mADC信號及0.4~0.7MPa氣源即可控制運轉,實現對壓力、流量、溫度、液位等參數的調節。它是以壓縮空氣為動力,閥桿帶動閥芯在閥體內轉動90°可以實現全開—全閉的動作。該超短型氣動球閥按其密封性能分為金屬密封與軟密封。特別適合于介質是粘稠、含顆粒、纖維性質的場合?？蓮V泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等
工業自動控制系統中,作遠距離集中控制或就地控制。超短型氣動球閥,是在引進國外先進技術的基礎上進行特殊設計,精心制造的產品。等優點。
產品特點：具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強

適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環保

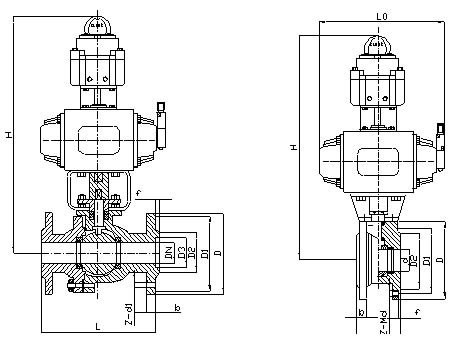

結構

主要外形和連接尺寸：SMQ671F-16（1.6MPa）、25(2.5MPa)、4.(4.0MPa)

DN	d	L	H	D	D1	D2	b	f	L0	Z-Md
15	14	35	328	90	65	45	14/16	2	180	4-M12
20	19	38	335	100	75	55	14/16	2	180	4-M12
25	25	42	350	110	85	65	14/16	2	180	4-M12
32	29	50	380	130	100	78	16/18	2	220	4-M16
40	38	60	410	145	110	85	16/18	3	220	4-M16
50	48	70	442	160	125	100	16/20	3	260	4-M16
65	64	95	452	180	145	120	18/22	3	260	4/8-M16
80	76	118	495	190	160	135	20/22	3	296	8-M16
100	95	140	538	215/230	180/190	155/160	20/24	3	350	8-M16/20
125	118	175/195	585	245/270	210/220	185/188	24/28	3	350	8-M16/24
150	150	210/260	708	280/300	240/250	210/218	24/28	3	439	8-M20/24

注：表中數據XX/XX分別為壓力1.6MPa、2.5MPa

上海永鵬閥門Q671F超短型氣動球閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的球閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、上海永鵬閥門網為您提供的"永鵬牌"Q671F超短型氣動球閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供球閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的Q671F超短型氣動球閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：Q671F超短型氣動球閥使用說明書
