EDRV動態平衡電動調節閥

產品概述

動態平衡電動調節閥是區別與傳統的電動調節閥的新一代產品，是動態平衡與電動調節一體化的產品。如下圖所示，在系統符合波動較大的流量系統中，當系統壓力變化時，動態平衡電動調節閥的二段的壓差（P1-P3）也隨之變化。1、當進口壓力P1升高時，（P1-P2）增大這是電動閥閥芯向上運動，使P1、P2間開度減少，閥芯壓力P2降低；當進口壓力P1降低是，（P1-P2）間開度增大，閥芯壓力P2升高。因此，無論系統的壓力怎樣變化，通過電動閥閥芯的調節作用，P2、P3鍵的壓差式中保持不變。因此這種電動閥的抗干擾能力強，具有動態平衡的功能；2、當電動執行器接收控制信號使閥軸延R向旋轉時，P2、P3鍵的開度也隨之變化，。由于不管系統壓差（P1-P3）如何變化，P2、P3鍵的壓差（P2-P3）式中不變，因此對應于任意開度位置，其輸送的水流量都是一定的，并且電動調節閥實際的流量特性曲線與其不早不晚的流量特性曲線是一致的，沒有偏離，因此這種電動調節閥轉傳統的電動調節閥具有更好的調節特性。

產品簡圖與流量特性

材質

閥體	球墨鑄鐵	電動執行器外殼	鋁合金
閥套	不銹鋼	閥芯	黃銅

電動執行器技術參數

產品編號	工作電壓	力矩	功率	輸入信號	輸出信號	環境溫度	防水性	重量
9012465	230VAC 24VAC	50N.M	100W	0-10VAC 4-20mA 1-5VDC	0-10VDC 4-20mA	-10-60℃	IP65	2.8kg
9012466	230VAC 24VAC	100N.M	23W	0-10VAC 4-20mA 1-5VDC	0-10VDC 4-20mA	-10-60℃	IP65	3.9kg

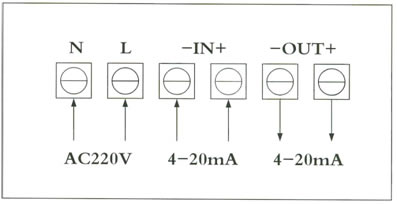

接線圖

技術參數

產品編號	閥門形式	型號	規格	壓差范圍	流量范圍	工作壓力	流量誤差	流體溫度
9099508	二通	EDRV1	DN25	30-300	0.2-2.9	PN16	5	0-100℃
9099510		EDRV2	DN32	30-300	0.5-4.7
9099512		EDRV3	DN40	30-300	1-7.7
9099550		EDRV4	DN50	30-300	2-12.1
9099551		EDRV5	DN65	30-300	3-20.4
9099552		EDRV6	DN80	30-300	5-30.8
9099553		EDRV7	DN100	30-300	10-45.3
9099554		EDRV8	DN125	30-300	15-70.7
9099555		EDRV9	DN150	30-300	20-101.8
9099556		EDRV10	DN150	40-400	30-110

尺寸參數

產品編號	閥門形式	型號	規格	外形尺寸
				長（L）	中軸線下高（H2）	中軸線上高（H1）
9099508	二通	EDRV1	DN25	160	70	265
9099510		EDRV2	DN32	180	110	275
9099512		EDRV3	DN40	200	110	285
9099550		EDRV4	DN50	230	120	290
9099551		EDRV5	DN65	290	124	339
9099552		EDRV6	DN80	310	150	348
9099553		EDRV7	DN100	350	158	357
9099554		EDRV8	DN125	400	193	379
9099555		EDRV9	DN150	480	193	379
9099556		EDRV10	DN150	480	193	379

EDRV動態平衡電動調節閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的平衡閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、EDRV動態平衡電動調節閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供平衡閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的EDRV動態平衡電動調節閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：EDRV動態平衡電動調節閥使用說明書
